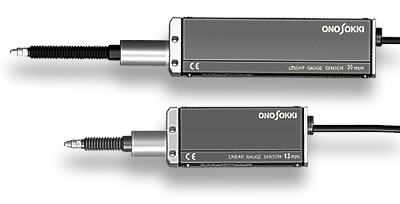

GS-1713A数字式位移传感器

GS-1713A

GS-1730A

GS-1813A

GS-1830A

测量范围

13 mm

30 mm

13 mm

30 mm

分辨率

10 μm

1 μm

显示精度(20 ℃时)

3 μm

3 μm

2 μm

3 μm

最大响应速度 ※1

1(4) m/s

0.3(1.2) m/s

测量压力(向下)※2

1.3 N 以下

1.9 N 以下

1.3 N 以下

1.9 N 以下

测量压力调整范围(选配功能)※2

-

滑动耐久次数

650 万次以上

保护等级(不含接插头部份)

IP64

测量杆径

φ15 mm^+0-0.009

电源

DC 4.5 V～DC 5.5 V

工作电流(使用DC 5 V)

120 mA 以下

信号输出(使用DC 5 V)

2相方波信号 相位差 90 °±20 °信号电压 Hi： 4.5 V 以上 Lo： 0.4 V 以下

输出阻抗

约 22Ω

耐振(未通电时)※3

98 m/s² 3轴各方向(各75分钟) 10 Hz 到 150 Hz 扫频加振 10次重复

耐冲击(未通电时)※3

980 m/s² 3轴各方向 ±X,Y,Z各3次 正弦半波冲击 作用时间 6 ms

使用温度范围

0 ℃～40 ℃

保存温度范围

-10 ℃～55 ℃

电缆长度

约1.9 m

重量(包含电缆，接插头)

约250 g

约310 g

约250 g

约310 g

附属品

使用说明书，板手
