GS-5101A数字式位移传感器
-
- GS-5101A数字式位移传感器
- ONOSOKKI小野测器
- GS-5101A
- 日本
- 现货
产品详细介绍

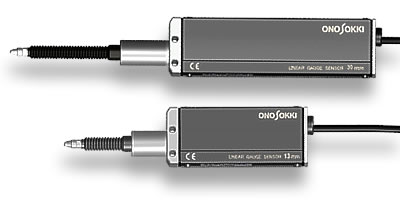

ONOSOKKI小野测器GS-5101A数字式位移传感器：
宽量程型
使用滚珠轴承式机构
新型号增加量程100 mm，分辨率1 μm机型
安装时，设置位置与测量杆端点的距离和GS-5011相同。
规格：
|
GS-5050A |
GS-5100A |
GS-5051A |
GS-5101A |
|
|
测量范围 |
50 mm |
100 mm |
50 mm |
100 mm |
|
分辨率 |
10 μm |
1 μm |
||
|
显示精度(20 ℃时) |
10 μm |
12 μm |
4 μm |
5 μm |
|
最大响应速度 ※1 |
1(4) m/s |
0.3(1.2) m/s |
||
|
测量压力(向下)※2 |
3 N 以下 |
5.5 N 以下 |
3 N 以下 |
5.5 N 以下 |
|
测量压力调整范围(选配功能)※2 |
||||
|
滑动耐久次数 |
1500 万次 |
|||
|
保护等级(不含接插头部份) |
IP5X |
|||
|
测量杆径 |
φ15 mm+0-0.009 |
|||
|
电源 |
DC 4.5 V～DC 5.5 V |
|||
|
工作电流(使用DC 5 V) |
120 mA 以下 |
|||
|
信号输出(使用DC 5 V) |
2相方波信号 相位差 90 °±20 °信号电压 Hi： 4.5 V 以上 Lo： 0.4 V 以下 |
|||
|
输出阻抗 |
约 22 Ω |
|||
|
耐振(未通电时)※3 |
147 m/s2 3轴各方向(各75分钟) 10 Hz 到 150 Hz 扫频加振 10次重复 |
|||
|
耐冲击(未通电时)※3 |
1470 m/s2 3轴各方向 ±X,Y,Z各3次 正弦半波冲击 作用时间 6 ms |
|||
|
使用温度范围 |
0 ℃～40 ℃ |
|||
|
保存温度范围 |
-10 ℃～55 ℃ |
|||
|
电缆长度 |
约 4.9 m |
|||
|
重量(包含电缆，接插头) |
约 570 g |
约 655 g |
约 570 g |
约 655 g |
|
附属品 |
使用说明书，板手 |
|||
