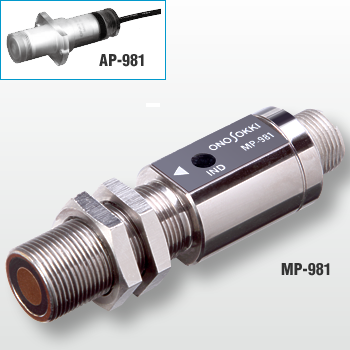

MP-981磁电式转速传感器

MP-981

AP-981

检测方法

磁阻元件及磁性体齿轮

磁阻元件及磁性体齿轮

检测齿轮

強磁体（S20C，SS400等），
模数 0.5 ～ 3，齿宽 3 mm 以上

強磁体（S20C，SS400等），
模数1 ～ 3，齿宽3 mm 以上

检测距离

取决于齿轮的模数

取决于齿轮的模数

量程

1 Hz ～ 20 kHz

1 Hz ～ 20 kHz

输出方式

浮式接地

浮式接地

输出信号

方形波 “ Hi” 电平 ：＋（5±0.5）V以内、
“Lo” 电平：＋0.5 V以下

方形波 “ Hi” 电平 ：＋（5±0.5）V以内、
“Lo” 电平：＋0.5 V以下

输出阻抗

约330Ω

约330Ω

适用转速表

TM-3100系列，TM5100 等

电 源

DC 12±2 V，约 40 mA

保护电路

电源极性保护

使用温度范围

－10 ℃～＋70 ℃

　－10 ℃～＋70 ℃
－10 ℃～＋50 ℃（在10 ％硝酸雾气中）

耐电压

DC 250 V

耐振动

1.2mmp-p，30 Hz，1小时，X，Y，Z各方向 （通电时）

耐冲击

490 m/s²，X，Y，Z方向3转 （不通电的时候）

重 量

约 80 g（包括两个安装螺母）

约 130 g（包括信号线）

信号线

别售（30 m以下，MX-7100/8100系列连接电缆使用时）

耐硝酸信号线1.9 m，内置抽拉式

备 注

----

外形材质为聚碳酸酯，防水型，相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。
