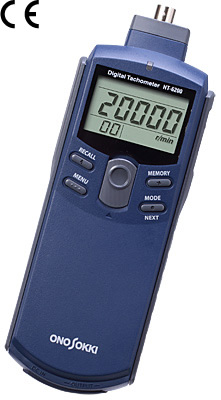

HT-6200外接传感器型手持式转速计

被测对象

汽油发动机

柴油发动机

电机 (电动车/混合动力车)

一般旋转物

对应传感器

・点火脉冲传感器
IP-296/292/3100/3000A，OM-1200
・发动机转速传感器(振动)
VP-1220

・发动机转速传感器(振动)
VP-1220

・电磁式转速传感器
OM-1200

・电磁式转速传感器
MP-900/9000系列

*不能配套使用磁电式转速传感器MP-981/9820

测量对象部位

・高压点火线圈，初级端导线，次级端导线
・ECU转速脉冲(5V)
・发动机气缸顶部等(使用VP-1220时)

・发动机气缸顶部等(使用VP-1220时)

・电机

・转速检测齿轮

汽油发动机，柴油发动机的转速测量

发动机以外的转速测量

测量单位

r/min(转速)

r/min (转速)，r/s(转速)
m/min(圆周速度)，ms(旋转周期)
COUNT(累计旋转次数)

输入频率范围

1 ～ 1666.67 Hz

3.33 ～ 1666.67 Hz

最大测量值

20000 r/min
最大转速与1转的脉冲数(P/R)无关。

根据1转的脉冲数(P/R)的不同，最大转速测量范围不同。

计算方式

周期计算方式

测量时间

1 s ±0.2 s

测量对象

发动机，电机，一般旋转物

表示

液晶表示器，5位，带背景光源(字符高：10.2 mm)

测量时间

1 s + 1 周期

测量精度

表示值＊×(±0.02 %)± 1计数
＊表示值是除去小数点的计数值。圆周速度的精度取决于转速的精度。

脉冲数的设定范围
(P/R)

0.50 ～ 200.00(发动机的转速测量)
0.50 ～ 999.99(发动机以外的转速测量)
(设定最小间隔0.01)

测量功能

极值保持功能

最大值(MAX)，最小值(MIN)

数据存储功能

20个数据

过超指示功能

测量值超出表示范围时过超指示表示(ERROR)

上限转速报警功能

测量转速超出预先设定的上限值时，表示警告标识(↑)

圆周速度计算功能

根据设定的直径值与测量转速值计算出圆周速度

累计功能

累计计算输入脉冲数

周期测量功能

测量输入脉冲的间隔周期(1秒以下时，为输入脉冲的间隔周期的平均值)

触发电平调整功能

通过本体右侧的转盘旋钮进行调整

输出部

接口

小型插孔(φ2.5 mm)

模拟输出

输出内容

与转速成比例的电压值

输出电压

0 ～ 1 V / 0 ～ 设定满量程(满量程可任意设定)

变换方式

10 bit D/A变换方式

线性度

±1 % / 设定满量程

输出更新时间

50 ms + 1周期时间以内

温度特性

±0.05 % / 设定满量程 / ℃

设定误差

±0.5 % / 设定满量程

输出阻抗

100 kΩ以上

监控输出

输出内容

传感器的测量信号
(切换使用模拟信号输出接口)

输出阻抗

100 kΩ以上

输出电压

Hi电平：＋4.5 V以上
Lo电平：＋0.5 V以下

信号逻辑

正逻辑

输出阻抗

100 kΩ以上

使用温度范围

0 ～ ＋40 ℃

保存温度范围

－10 ～ ＋50 ℃

电源

7号电池4个，或专用电源适配器PB-7090(选购件)

电池使用时间

16小时以上(不使用背光)
8小时以上(使用背光)
(使用碱性干电池，温度20 ℃时)

电池警告表示

电池电压低于4.4 V以下时警告表示(LOW)

外观尺寸

189.5 × 47.5 × 66 mm

重量

约 280 g(含电池)

附属品

7号电池4个，便携箱，使用说明书

选配件

传感器

・ IP-292/296点火脉冲传感器
・ IP-3000A点火脉冲传感器
・ IP-3100点火脉冲传感器
・ VP-1200发动机转速传感器
・ OM-1200电磁式转速传感器
・ OM-0102电磁式转速传感器(OM-1200)用设置配件(带3枚粘贴片)
・ MP-900/9000系列电磁式转速传感器
*不能配套使用磁电式转速传感器MP-981/9820

配套用品

・ MP-900/9000系列电磁式转速传感器用电缆
  MX-005(5 m)，MX-010(10 m)
・ LA-0203C测量用三脚架
・ HT-0521A固定配件
・ HT-0522磁性固定台架
・ PB-7090交流电源适配器　＜Adapter Technology制＞
・ AX-501 BNC接头信号输出电缆(2 m，模拟电压，脉冲输出共用)
