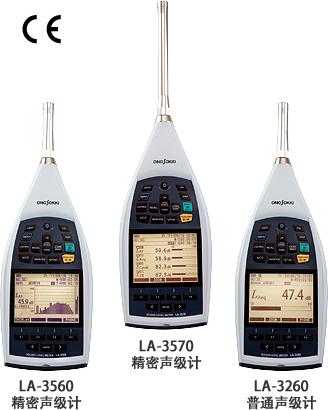

LA-3260高性能型声级计

LA-3570

LA-3560

LA-3260

适用规格

JIS C 1509-1：2005 Class 1

JIS C 1509-1：2005 Class 2

IEC 61672-1：2002 Class 1

IEC 61672-1：2002 Class 2

测量声级范围(计量法-日本)

22 ～ 120 dB

27 ～ 130 dB

26 ～ 130 dB

测量声级范围
(JIS、IEC)

A：22 ～ 130 dB
C：28 ～ 130 dB
Z：36 ～ 130 dB

A：27 ～ 140 dB
C：32 ～ 140 dB
Z：38 ～ 140 dB

A：26 ～ 140 dB
C：30 ～ 140 dB
Z：36 ～ 140 dB

本体噪声

A：14 dB 以下
C：20 dB 以下
Z：28 dB 以下

A：19 dB 以下
C：24 dB 以下
Z：30 dB 以下

A：20 dB 以下
C：24 dB 以下
Z：30 dB 以下

测量频率范围
(JIS，IEC)

10 Hz ～ 15 kHz

10 Hz ～ 20.0 kHz

10 Hz ～ 8.0 kHz

传声器

MI-1211
1/2英寸偏置型

MI-1235
1/2英寸驻极体型

MI-1433
1/2英寸驻极体型

传声器灵敏度

-20 dB ± 1.5 dB
(0 dB ＝ 1 V/Pa)

-29 dB ± 3 dB
(0 dB ＝ 1 V/Pa)

-29 dB ± 3 dB
(0 dB ＝ 1 V/Pa)

传声器配套前置放大器

MI-3310

MI-3230

线性动态量程

扩展量程: 110 dB / 普通量程: 80 dB

普通量程

7段
20～120 dB/50～120 dB/40～110 dB/ 30～100 dB/20～90 dB/10～80 dB/0～70 dB

7段
30～130 dB/60～130 dB/50～120 dB/40～110 dB/
30～100 dB/20～90 dB/10～80 dB

基准量程

50 ～ 120 dB

时间加权特性

F(快)、S(慢)、 I(冲击)、10 ms

频率加权特性

A，C，Z 特性

测量项目

L_p、 L_eq、 L_E、 L_peak、 L_max、 L_min、
L_N ( L₅、 L₁₀、 L₅₀、 L₉₀、 L₉₅、 L_LO、L_HI、 L_AV其中的任意2个数据值)

采样时间间隔

15.6 μs (L_p、 L_eq、 L_E、 L_max、 L_min、 L_peak)、 100 ms (L_N)

测量(计算)时间

手动，任意设定0.1 ～ 199 hour 59 min 59.9 sec，最小间隔0.1 sec

测量合计时间

0 ～ 199 hour 59 min 59.9 sec，最小间隔1 sec

间隔时间

1 min ～ 24 hour，最小间隔1 min

测量开始方式

手动，内部时钟，内部计数器，电平触发，外部控制(通过外部控制信号端子)

2演算数据模式

标准配置　(频率加权3条件 × 时间加权4条件中的2种组合条件的同时测量)

4演算数据模式

标准配置　(频率加权3条件 × 时间加权4条件中的4种组合条件的同时测量)

表示器

带白色背光照明的 3.5 英寸液晶显示器

数字表示

4位 / 精确到0.1 dB，显示周期为1秒

棒状指示表示

普通量程显示范围： 70 dB　　　扩展量程显示范围： 100 dB

电池电量表示

4阶段表示

存储器

使用SD或SDHC存储卡(最大可使用32 GB容量的SDHC存储卡)

存储模式

面板操作设定存储器

断电储存(使用SD/SDHC存储卡)

测量模式

5模式(EZ1: L_Aeq + L_Cpeak、EZ2: Record、EZ3: Logging 100 ms、EZ4: NC、EZ5: Loudness(预定)

时钟功能

内藏时钟(年 / 月 / 日 / 时、分)，内容保持时间：约5年(充电时间：完全放电状态下24小时)

后备辅助功能

内部存储器保存测量条件

校准信号

通过内藏信号发生器产生校准信号(1 kHz 正弦波)/
普通量程时满量程的 -6 dB(扩展量程时满量程的 -16 dB)

推荐校准器

SC-3120

Phone 输出信号
(耳机输出信号)

实际的声音信号声或录音回放声
使用选配LA-0351/0352时，通过指定的1个1/1或1/3倍频程频段的实际的声音信号声或录音回放声
最大输出功率 10 mW(63Ω： 1 kHz条件下)，信号插孔(双通道3.5 φ)

AC 交流信号输出(主测量)

主测量及其A/C/Z频率加权的信号输出，更新间隔为15.6 μs

AC 交流信号输出电压(主测量)

输出电压：0.707 Vrms (普通量程) ，2.234 Vrms (扩展量程) 全量程/输出开放状态
输出阻抗50 Ω ± 2 % / 负载电阻 10 kΩ 以上 / 偏移电压 ±10 mV以内

AC/DC 交流/直流信号输出

DC直流，AC-Z交流(Z频率特性)，Through共3种选择

DC 直流信号输出电压

2.5 V ± 20 mV(普通量程) ，2.5 V ± 10 mV(扩展量程)全量程/输出开放状态
量程系数0.25 V ± 10 mV / 10 dB

AC-Z交流(Z频率特性)信号输出电压

输出电压：0.707 Vrms (普通量程) ，2.234 Vrms (扩展量程) 全量程/输出开放状态
输出阻抗50 Ω ± 2 % / 负载电阻 10 kΩ 以上 / 偏移电压 ±10 mV以内

Through 交流信号输出电压

输出电压：0.707 Vrms± 15 % (普通量程，扩展量程) 全量程/输出开放状态

比较器结果输出

设定值与测量值比较，其结果以开式集电极方式输出。(需要选配件LA-0355)

外部控制信号输入

动作：清零后测量开始。控制电压：无电压接点输入。
输入脉冲幅：200 ms以上，绝对最大电压：24 V

外部电源动作功能

根据外部电源输入的电源供给状态自动启动本机(需要选配件LA-0357)

RS-232C
通信接口

传送速度：9,600，115,200 bps。通信电缆AX-5022(另外购买)

USB 通信接口

支持USB (Ver.1.1)数据通信
USB通信电缆：USB(A),USB(mini-B,5 pin) (另外购买)

其他接口

SD/SDHC存储卡

传声器延长^※1

103 m (CE符合延长电缆最长 30 m)

电源

5号干电池(碱性或充电式) × 4节
或使用外部电源AC交流适配器

电池使用寿命
(连续工作)^※2

碱性电池 LR6：8小时，Ni-MH充电式电池：8小时

使用(保存)温度范围

-10 ～ 50 ºC (-20 ～ 60 ºC)

使用(保存)湿度范围

22 ～ 90 % RH (10 ～ 90 % RH)但不结露

外形尺寸

约 379 mm (H)×106 mm (W)×49.3 mm (D)

约 311 mm (H)×106 mm (W)×49.3 mm (D)

重量(包括电池)

约 680 g

约 630 g

约 630 g

附属品

AC交流适配器(PB-7090)，信号电缆：AX-501，防风罩(φ７0 mm)，
防脱带，5号碱性电池4个，便携提箱，
SD存储卡(1 GB)，使用说明书
