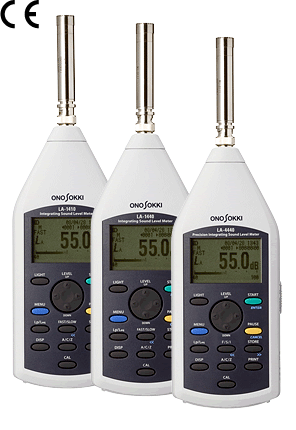

LA-1410普通声级计

◆

L_p

时间计权噪声电平

◆

L_eq

等效噪音级

◆

L_E

单发噪声暴露电平

◆

L_max

时间计权噪声电平最大值

◆

L_min

时间计权噪声电平最小值

◆

L_pk

峰值声压电平

◆

L_Ｎ

时间率声压电平

LA-1410

LA-1440

LA-4440

适用规格

IEC 61672-1：2002 Class 2

IEC 61672-1：2002 Class 1

JIS C 1509-1：2005 Class 2

JIS C 1509-1：2005 Class 1

计量法型式认定编号

第SLS081号

第SLF081号

传声器

1/2英寸背驻极体
电容器型传声器MI-1432
公称灵敏度电平：-29dB

1/2英寸背驻极体
电容器型传声器MI-1234
公称灵敏度电平：-29dB

前置放大器

传声器用前置放大器MI-3111

线性范围

100 dB

测量频率量程

10 Hz ～ 8 kHz(JIS、IEC)

10 Hz ～ 20 kHz(JIS、IEC)

测量电平量程

Ａ特性：26 dB ～ 137 dB(JIS、IEC)
C特性：31 dB ～ 137 dB(JIS、IEC)
Z特性：36 dB ～ 137 dB(JIS、IEC)

A特性：27 dB ～ 137 dB(JIS、IEC)
C特性：30 dB ～ 137 dB(JIS、IEC)
Z特性：35 dB ～ 137 dB(JIS、IEC)

频率计权特性

A，C，Z

自身干扰噪声

A特性：20 dB 以下
C特性：25 dB 以下
Z特性：30 dB 以下

A特性：19 dB 以下
C特性：22 dB 以下
Z特性：27 dB 以下

电平量程

20～90 dB、30～90 dB、40～100 dB、50～110 dB、
60～120 dB、70～130 dB、40～120 dB

时间计权

FAST、SLOW

FAST、SLOW、IMPULSE、10 ms

测定项目

L_p、L_eq、L_E、L_max、L_min、L_pk、L_Ｎ(L_HI、L₅、L₁₀、L₅₀、L₉₀、L₉₅、L_LO、L_AV)

电平趋势

Ｌ_p、各种运算值

Ｌp、各种运算值
(可以读取自动存储器调用的显示值)

采样周期

31.25 μs(L_N 以外)
100 ms(L_N)

20.8 μs(L_N 以外)
100 ms(L_N)

测量时间

手动、任意设定(199h59m59s max)

全测量时间

---

任意设定(199h59m59s max)

起动方式

手动

手动、定时器(时刻设定为1分単位)、触发(触发检测到后、经过任意时间(0～10s, 1s 単位) 可以起动(触发延迟)

校正

由内部校正信号进行电校正(1kHz正弦波)、用外部音响校正器校正

推荐声压校准器

SC-3120 精密声压校准器

显示

LED 带背光液晶， 半透过型 124 x 64 点矩阵
各种运算值的列表显示及趋势图显示
用数值及棒图显示测量值
日期及时刻、测量时间、各种仪器状态显示

显示更新时间

数值显示: 1 s、棒图: 0.1 s、趋势图画面: 0.2 s

手动存储器

　全部运算值：100数据组

自动存储器功能

---

　L_p 或 L_eq：1000数据×200幅、全运算值：100数据組×200幅

L_p记录存储器功能

---

时间计权噪音电平(L_p)在指定时间间隔
保存(1000数据×200幅)
保存间隔(1 ms、2 ms、5 ms、10 ms)

测量条件存储功能

测量条件状态存储器(9个)

恢复功能

在前次测量结束时，工厂出厂时，
或在指定的状态存储号第几号下，对电源起动时都可设定

备用功能

利用内装的充电电池，对计时器及存储器内保存的数据起备用保护的作用
• 充电充足的时间为24小时
• 备用保护时间为3个月以上(但必须在23 ℃保存时)

AC输出^※1

棒图的上限值：0.707 Vrms/F.S (正常量程)/2.238 Vrms/F.S (宽量程)、负载电阻 10 kΩ 以上

※ 带频率计权，可选择、设定联动和 Z 特性固定

DC输出^※1

棒图上限值：2.5 V/F/S
每10 dB 的电压变换量：0.25 V、负载电阻 10 kΩ 以上

外部控制输入

---

动作：起动・暂停动作
硬件规格：负逻辑脉冲输入(电压电平：Low : 0.0～0.5 V、
Hi: 3.0 ～ 5.0 V)、
脉冲宽度：100ms 以上、绝对最大额定输入电压：5 V

比较器功能
( 选购件：LA-0141 ) ^※2

---

设定比较值：40.0 ～ 130.0 dB(0.1dB 单位)
比较对象项目：L_max或L_peak
延迟时间：0ms、100ms、1s、5s
保持时间：100ms、1s、5s、手动
输出逻辑：负逻辑或正逻辑
输出形式：开式集电极方式
(外加电压：DC +3～+24 V、电流 50mA以下)

计时功能

内置(年/月/日 时:分)

RS-232C

---

本体控制及数据输出、向打印机(DPU-414)的输出
传送速度：9,600/115,200 bps

USB

---

本机的控制及数据输出、向打印机(BL-112U)输出
USB2.0 FULL SPEED(与假想COM板连结)

延长线^※3
(传声器与本体用)

MAX. 305 m

MAX. 105 m

电源

5号干电池2节(锰(R6)/ 碱性(LR6)/ 环氧(ZR6)均可)
或　PB-7090 AC适配器(选购件)

电池寿命(连续使用)

约 8 小时(LR6 碱性电池、23 ℃/背光熄灭时/RS-232C・USB 不在使用时)

使用(保存)温度范围

-10 ～ 50 ℃(-20 ～ 60 ℃)

使用(保存)湿度范围

25 ～ 90 %RH(10 ～ 90 %RH)但不结露

尺寸

约 78 (W) × 263 (H) × 47(D) mm

重量(包括干电池)

约 375 g (包括电池)

附件

防风罩(Φ70)、携带盒、手提袋、干电池

选购件

·         LA-0141 比较器输出选购件

·         SC-2120A 简易声校准器

·         SC-3120 精密声校准器

·         AG-2010 传声器延长线(10 m)

·         AG-2030 传声器延长线(30 m)

·         AG-2050 带卷线盘的传声器延长线(50 m)

·         AG-2100 带卷线盘的传声器延长线(100 m)

·         LA-0203C 噪声计用三脚架

·         PB-7090 AC适配器(AC 100～120 V)

·         AX-501 信号输入出线(2 m)

·         AX-5022 RS-232C电缆(2 m)

·         DPU-414 RS-232C用热敏打印机
附件 AX-5042 RS-232C电缆(2 m)

·         PW-C0725-W1-U AC适配器(AC 100～240 V)

·         BL-112UI 推荐USB热敏打印机(三荣电气制造)
