NP-7310低频超高灵敏度加速度传感器

构造

内藏式前置放大器，三维剪切型加速度传感器

检测方向

Z：铅垂方向；X，Y：水平方向

灵敏度

100 mV/( m/s² ) ±2.5% at 31.5 Hz

频率范围

0.4 ～ 100 Hz ± 2.5 %
0.25 ～ 200 Hz ± 1 dB
0.1 ～ 400 Hz +1dB / -3dB

横向灵敏度

小于 -30 dB

最大使用范围

35 m/s²

耐冲击性

500 m/s²

输出阻抗

小于100 Ω

容性负载

最大20,000 pf

驱动电源

2.0 ～ 5.0 mA 恒电流驱动

电源电压

15 ～ 25 V

传感器自噪声

小于2.8 μVrms ( L.P.F = 200Hz, -24dB / oct) ( 折成加速度: 28 μm/s² ( rms ))

耐环境性

防水 (JIS C 0920-1993) 、IP66 (JIS F 8007) (使用附属电缆时)

使用温度范围

-10 ～ 50 ℃

保存温度范围

-20 ～ 60 ℃　不结露

外形尺寸

φ 74 × 38.5 mm ( D × H )(不包括突出部分)

外壳材质

铝，其表面经过氧化处理

重量

约 500 g

传感器的安装

三脚垫圈

接插件

R04 - R8M 型： 圆状8 针接插件

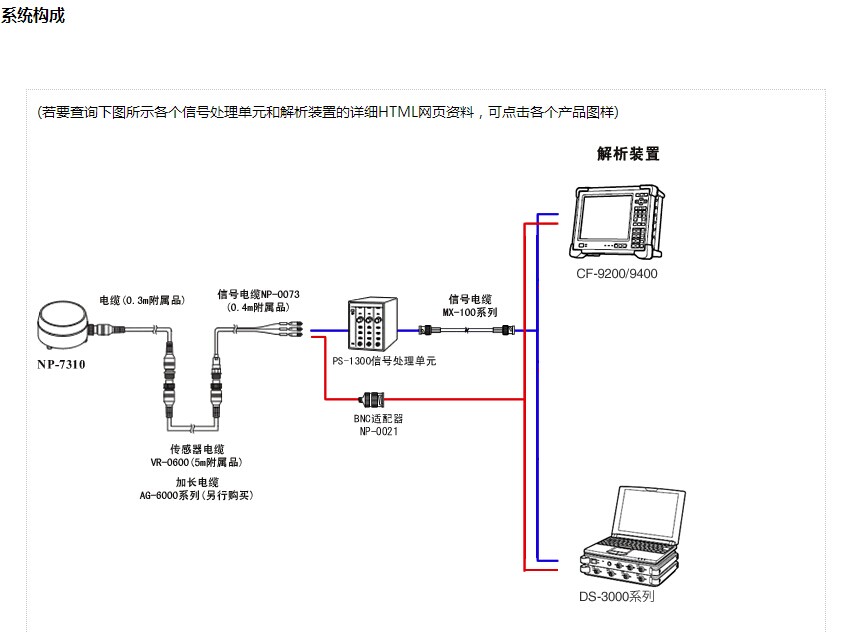

附属品

・连接电缆 ( 0.35 m 从传感器直接抽头)
・VR-0600 振动传感电缆 ( 5 m )
・NP-0073 信号电缆 ( 0.4 m )
・检查合格证 【灵敏度 ( 31.5 Hz )，频率特性 ( 1 ～ 100 Hz 及 100 ～ 400 Hz) 】
