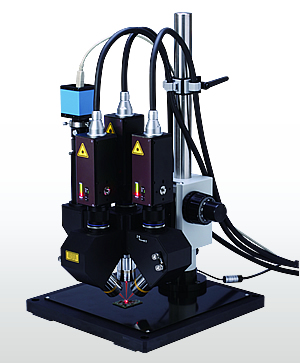

LV-0383是LV系列激光多普勒振动仪配套使用的3维显微镜测量单元。
产品详细介绍
LV-0383显微镜测量单元：
特长
可3维非接触测量振动频率范围0.3 Hz～100 kHz ※1
被测物与照射激光，经2个不同倍率（视野）的途径同时观测确定测量位置 ※2
激光焦点直径最小φ4.5 µm以下可测量微小物体

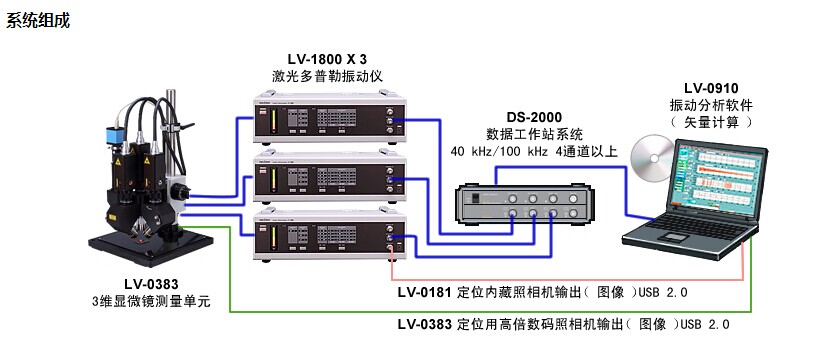

配套激光多普勒振动仪LV-1800，LV-1710/LV-1720/1720A等
简要规格
|
配套激光多普勒振动仪 |
LV-1800 |
|
|
光学参数 |
检测器尺寸 |
M22 X 0.5 长度 4 mm |
|
测量距离 |
38.9 mm（使用物象镜头10 X时） |
|
|
焦点直径 |
4.5 µm |
|
|
观测装置 |
CMOS数码相机 |
1280 x 960 (USB 2.0输出) |
|
焦点调节单元 |
方式 |
手动粗调 / 微调 |
|
上下调节 |
30 mm |
|
|
粗动调节 |
36 mm/R |
|
|
微动调节 |
0.2 mm/R |
|
|
伸延长度 |
100 mm |
|
|
脱落防护 |
装备脱落防护装置 |
|
|
基台 |
材料 |
铝制（配有上磁钢板） |
|
尺寸 |
310 mm X 300 mm |
|
|
激光安全标准 |
激光安全等级 |
3R级 |
|
3维光学系统 |
夹角 |
45° |
|
夹角调整 |
±1° |
|
|
夹角调整 |
±1° |
|
|
扩展性 |
可2轴使用 |
|
|
激光焦点 |
各轴设置激光多普勒传感器分别实施 |
|
|
使用环境 |
使用环境 |
依照配套传感器 |
|
重量 |
17 kg（不包括传感器） |
|
