作为发动机的燃烧系统，共轨方式正在逐步确立其最终到达水平。共轨方式可以在比较广泛的操作状态下，提供高喷射压力，进行预喷射或后喷射等的多级喷射

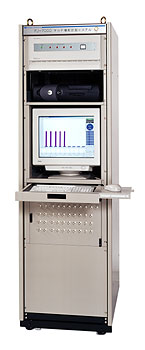

FJ-7000多段喷射量测量系统：
特点：
高精度的多段喷油量测量(读数值的±0.5%)
同时测量喷油量和喷油率
通过数字滤波器输出不变型的喷射率波形(使用FJ-0600A时)
可以同时使用不同原理的传感器FJ-030和FJ-0600A
大的测量量程(0～300mm3/str)
连续测量每次喷射(0.6～50Hz[36～3000r/min])
可以连接最多8个传感器
能储存连续5000个循环

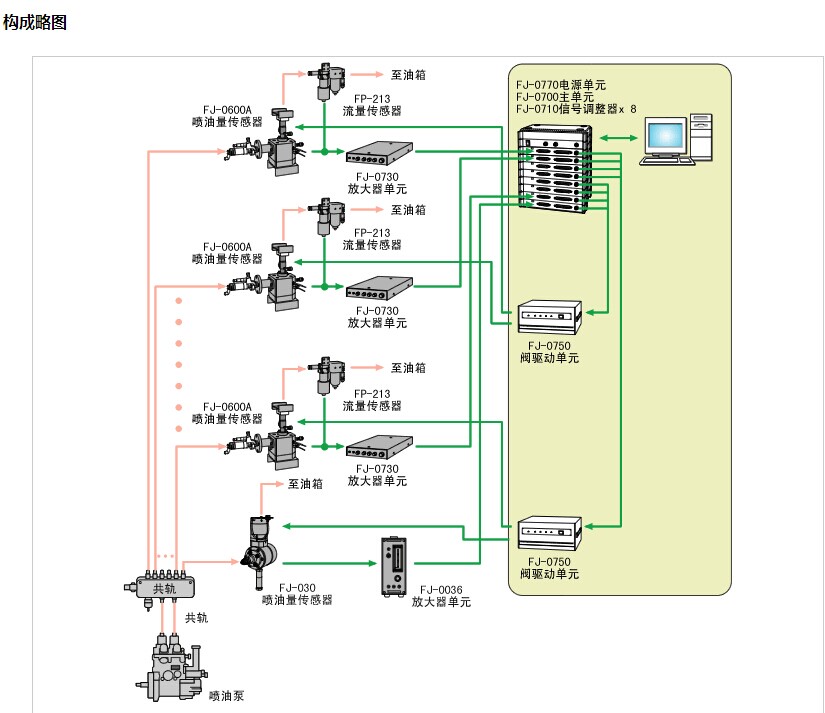

规格
|
名称 |
型号 |
项目 |
规格 |
|
|
系统规格 |
主要功能*1 |
汽油、柴油发动机的多段喷射系统的喷油量/喷油率测量 |
||
|
测量气缸数 |
最多8气缸 |
|||
|
测量喷油段数 |
最多5段 |
|||
|
测量项目*1 |
喷油量(各段喷油量、总量)、喷油率、喷油次数、泵转速、温度、背压 |
|||
|
喷油量*1 |
瞬时值、平均值、累计值、标准偏差、最大值、最小值、喷油时间、喷油间隔、气缸间偏差 |
|||
|
显示内容*2 |
1. 实时测量显示(各段喷油量和总量用棒图和数值显示) 2. 喷油量直方图显示 3. 循环-喷油量T-Q图 4. 转速-喷油量N-Q图 5. 喷油时间(各喷射和间隔) 6. 每次喷射的测量数据(1～5段和总量、温度、转速、背压) 7. 喷油率波形 8. 各喷油量的平均值、累计值、标准偏差、最大值、最小值、气缸间偏差 |
|||
|
存储容量 |
每个气缸最大5000个循环 |
|||
|
喷油量传感器 |
型号 |
FJ-0600A |
FJ-030 |
|
|
测量范围*3 |
总量:0～100/200/300mm3/str |
← |
||
|
|
辅助喷油:总量的20% |
|
||
|
测量精度 |
±0.1%FS以下 ±0.5%读数值以内 |
← |
||
|
分辨率 |
最大测量喷油量的1/1000 |
← |
||
|
喷油周期 |
0.6 ～ 50 Hz |
0.855 ～ 50 Hz |
||
|
喷油嘴背压 |
1 ～ 4 MPa |
1MPa(可变设定功能是选购件) |
||
|
背压媒体 |
燃油 |
氮气或干燥空气(用户准备) |
||
|
燃油温度 |
10 ～ 80 ℃(传感器内) |
← |
||
|
压力传感器 |
半导体式(测量背压用) |
半导体式(测量背压用) |
||
|
温度传感器 |
测温电阻元件(Pt100Ω) |
(选购件) |
||
|
喷油嘴接口 |
提供1种 |
← |
||
|
校正用流量 |
用途/测量范围 |
喷油量校正用流量传感器/ 0.06 ～ 60 L/h |
||
|
测量精度 |
±0.5 ％ 读数值(0.18 ～ 60 L/h 时)、 |
|||
|
放大器单元 |
FJ-0730 |
|
FJ-0600A用放大器，每个传感器需要1台，放在传感器附近 |
|
|
FJ-0036 |
|
FJ-030用放大器，每个传感器需要1台，放在传感器附近 |
||
|
信号调节器 |
FJ-0710 |
传感器数 |
1通道，FJ-030或FJ-0600A |
|
|
压力信号输入部 |
喷油量 FJ-0600A用、背压用 |
|||
|
位移信号输入部 |
喷油量 FJ-030用 |
|||
|
温度信号输入部 |
喷油量传感器内部温度、FP-213流量传感器温度 |
|||
|
流量信号输入部 |
FP-213流量传感器输出的脉冲信号 |
|||
|
喷油率信号输出部 |
0 ～ 5V/0 ～ FSmm3/ms(校正时) |
|||
|
主单元 |
FJ-0700 |
信号调节器连接数 |
最多8台 |
|
|
角度脉冲信号输入部 |
基准脉冲1P/R |
|||
|
阀驱动单元 |
FJ-0750 |
驱动数量 |
最多4通道，5通道以上需要2台 |
|
|
电源单元 |
FJ-0770 |
用途 |
信号调节器FJ-0710用 |
|
|
选购件 |
FJ-0781 |
温度/压力修正 |
这是FJ-0600A所必要的，修正传感器内部温度/压力所带来的影响，并带有温度换算功能(例如将80°时测到的喷油量换算到40°时的喷油量) |
|
|
FJ-0782 |
喷油时间/间隔测量 |
测量喷油时间和喷油间隔 |
||
|
FJ-0783 |
喷油开始延迟/结束延迟时间测量 |
需要外部输入脉冲信号(通常用喷油器的驱动脉冲/TTL电平正逻辑)，测量从TTL的上升/下降沿到喷油开始和结束的时间 |
||
|
FJ-0784 |
外部输入延迟 |
使喷油率运算处理延迟，和其他信号(定时脉冲、角度脉冲、压力等)采集同步，FJ-0710可增加2通道 |
||
|
FJ-0785 |
体积弹性系数3次修正 |
读取传感器内的温度和此时的体积弹性系数，用温度来修正体积弹性系数，从而高精度地测量喷油量 |
||
|
FJ-0786 |
趋势图显示 |
可对任意的气缸，选择8通道数据(转速、各气缸喷油量、背压、喷油时间、温度等)进行每循环的趋势显示 |
||
|
FJ-0787 |
喷油率波形显示 |
任意选择的气缸每次喷射的传感器信号和喷油率波形显示，可以存储 |
||
|
FJ-0788 |
喷油率波形输出 |
显示/输出传感器的输出信号，采样频率100kHz，最大100个循环 |
||
|
FJ-0789 |
模拟输出 |
在喷油量、泵转速、喷射时间、喷射间隔、上升时间、下降时间、压力、温度等中选8通道数据输出模拟信号，在PC上要装D/A卡 |
||
|
FJ-0790 |
FP-213自动校正 |
用FP-213的测量值作为真值，自动校正喷油量值。包括校正表功能 |
||
