GPS速度测量系统LC-8100A
特长
紧凑的结构箱体设计
采用GPS方式，试验不受路面状况的影响
在卫星信号状态欠佳(有效接收卫星数不足)的环境条件下通过IMU(惯性测量单元)也能确保稳定地进行计测
最新的GPS处理器和IMU(惯性测量单元)相结合，达到测量结果更新频率100 Hz，时间延迟5 ms以内
测量结果的时间延迟非常小仅5 ms以内可适合于加减速试验以及制动试验的广范围试验
具有可追踪校准体系(具备可追踪校准体系图，试验成绩书，校准证明书)
通过选配功能，LC-8100A可升级为LC-8200A
LC-8100A通过选配功能可进行前后加速度以及倾斜度测量
可完成直行速度，横向速度，侧滑角，移动距离等30个测量项目(LC-8200A)
在各种测量数据中可选择，3轴加速度，倾斜角等16个数据的模拟信号输出(LC-8200A)
卫星信号不足时可通过LED与提示声进行状态提示(LC-8200A)
模拟信号输入8通道，脉冲信号输入2通道(LC-8200A为标配，LC-8100A为选配)
提供垂直方向速度测量，3方向加速度/角度等测量功能(LC-8200A为标配，LC-8100A为选配)
从数据导入保存到加减速试验等各种车辆试验提供多种测试应用选配(LC-8200A数据导入保存功能为标配)
可读取CAN的数据（选配功能）
规格
|
|
LC-8100A GPS速度测量系统 |
LC-8200A GPS矢量速度测量系统 |
|
|
更新频率 |
100 Hz |
||
|
水平速度 |
测量范围 |
0.1 ～ 500.0 km/h |
|
|
精度 |
±0.1 km/h＊1 |
||
|
水平距离 |
精度 |
±0.05 %＊2 |
|
|
直进速度 |
测量范围 |
-（需要使用LC-0823） |
-500.0 ～ 500.0 km/h |
|
精度 |
-（需要使用LC-0823） |
±0.2 km/h＊3 |
|
|
直进距离 |
精度 |
-（需要使用LC-0823） |
±0.1 %＊4 |
|
横向速度 |
测量范围 |
-（需要使用LC-0823） |
-20.0 ～ 20.0 m/ｓ |
|
精度 |
-（需要使用LC-0823） |
±0.08 m/ｓ＊5 |
|
|
横向距离 |
精度 |
-（需要使用LC-0823） |
±0.15 %＊6 |
|
侧滑角 |
测量范围 |
-（需要使用LC-0823） |
-25.0 ～ 25.0° |
|
参考精度 |
-（需要使用LC-0823） |
0.15°RMS＊7 |
|
|
偏航角 |
测量范围 |
-（需要使用LC-0821） |
-180.0 ～ 180.0° |
|
参考精度 |
-（需要使用LC-0821） |
±0.1°RMS＊8 |
|
|
姿态角 |
测量范围 |
-（需要使用LC-0823） |
-180.0 ～ 180.0° |
|
参考精度 |
-（需要使用LC-0823） |
±0.1°RMS＊8 |
|
|
X,Y,Z |
测量范围 |
-（需要使用LC-0821） |
-98.0 ～ 98.0 m/s2 ＊9 |
|
直线性 |
-（需要使用LC-0821） |
±0.2 % / FS（参考精度）＊9 |
|
|
X,Y,Z |
测量范围 |
-（需要使用LC-0821） |
-150.0 ～ 150.0°/s ＊9 |
|
精度 |
-（需要使用LC-0821） |
±0.1 % / FS（参考精度）＊9 |
|
|
模拟信号输出(速度) |
电压范围 |
0 ～ 10 V/0 ～ 500 km/h（可通过配套软件进行变更） |
|
|
直线性 |
±0.2 % 以内 |
||
|
负载阻抗 |
10 kΩ 以上 |
||
|
温度稳定度 |
±0.05 % / FS/℃ |
||
|
输出延迟 |
5 ms 以内 |
||
|
脉冲信号输出 |
分辨率 |
1，5，10 mm/P 可切换 |
|
|
输出延迟 |
5 ms 以内 |
||
|
DUTY |
50 % ±10 % |
||
|
负载阻抗 |
10 kΩ 以上 |
||
|
信号形式 |
TTL |
||
|
模拟信号输出(其他) |
项目 |
-（需要使用LC-0850） |
水平速度，直进速度，横向速度，垂直速度，卫星数，行进方位，正北方向速度，正东方向速度，侧滑角，偏航角，螺旋角，横摇角，IMU坐标轴XYZ加速度，IMU坐标轴XYZ角速度，坡度，卫星状态，车辆坐标轴XYZ加速度，车辆坐标轴XYZ角速度，姿态角等测量值中可选择16个数据 |
|
输出电压 |
-（需要使用LC-0850） |
-10.0～10.0 V(可通过软件设定调整) |
|
|
偏移 |
-（需要使用LC-0850） |
±50 mV 以内 |
|
|
直线性 |
-（需要使用LC-0850） |
± 0.5 % / FS |
|
|
温度稳定度 |
-（需要使用LC-0850） |
± 0.05 % / FS/℃ |
|
|
输出频率 |
-（需要使用LC-0850） |
100 Hz |
|
|
负载阻抗 |
-（需要使用LC-0850） |
10 kΩ 以上 |
|
|
输出延迟 |
-（需要使用LC-0850） |
5 ms |
|
|
同步信号输出 |
功能 |
-（需要使用LC-0850） |
同步脉冲 / 时钟信号输出 |
|
输出电平 |
-（需要使用LC-0850） |
矩形波，脉冲：Hi 5±0.5 V，Lo 0.5 V以下 |
|
|
DUTY |
-（需要使用LC-0850） |
同步脉冲：Hi 约1 μs |
|
|
输出频率 |
-（需要使用LC-0850） |
100 Hz |
|
|
负载阻抗 |
-（需要使用LC-0850） |
10 kΩ 以上 |
|
|
模拟信号输入 |
通道数 |
-（需要使用LC-0810A 或LC-0850） |
8 ch |
|
电压量程 |
-（需要使用LC-0810A 或LC-0850） |
±10 V ／ 20 V |
|
|
更新周波数 |
-（需要使用LC-0810A 或LC-0850） |
100 Hz |
|
|
偏置电压 |
-（需要使用LC-0810A 或LC-0850） |
±20 mV 以内 |
|
|
直線性 |
-（需要使用LC-0850） |
±0.5 % / FS |
|
|
脉冲输入 |
通道数 |
-（需要使用LC-0850） |
4 通道：TTL脉冲 1通道：SIN信号 |
|
转换 |
-（需要使用LC-0850） |
4通道TTL：脉冲计数/频率2者中选择 |
|
|
输出频率 |
-（需要使用LC-0850） |
100 Hz |
|
|
频率范围 |
-（需要使用LC-0850） |
脉冲计数：DC ～ 50 kHz |
|
|
频率范围 |
-（需要使用LC-0850） |
频率：1 Hz ～ 50 kHz |
|
|
精度 |
-（需要使用LC-0850） |
脉冲计数：±1 以内 |
|
|
精度 |
-（需要使用LC-0850） |
输入频率× 0.02 %±１ Hz 以内 |
|
|
电源输出 |
-（需要使用LC-0810A 或LC-0850） |
DC12 ± 2 V（约4 VA 以内），1通道 |
|
|
外部触发 |
输入 |
开始，停止(无电压接点，有电压接点) |
|
|
输出 |
阈门信号 |
||
|
电脑通信接口 |
USB 2.0 |
||
|
一般规格 |
使用电源 |
DC 9 ～ 32 V／AC 100 ～ 240 V(使用AC电源适配器时：选配件) |
|
|
消耗功率 |
最大 30 VA |
||
|
使用温度范围 |
0 ～ 50 ℃ |
||
|
保存温度范围 |
-10 ～ 60 ℃ |
||
|
附属品 |
天线(LC-0720)，遥控器(LC-0083)，PHOENIX制接线头（4P与2P各1个）， |

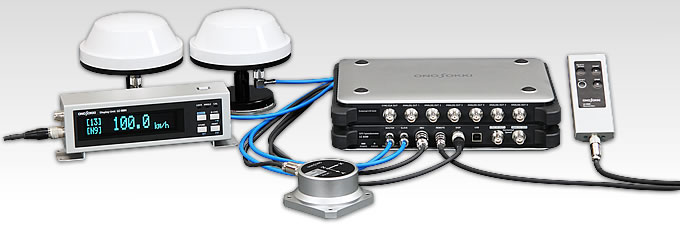

高精度天线(LC-0086)2个，大型表示器(LC-0084)，遥控器(LC-0083)，PHOENIX制接线头（4P与2P各1个），IMU(LC-0085)，以及配套电缆，DC电源电缆，USB电缆，标准配置软件，天线与IMU固定用具，使用说明书。 |
|
|
外观尺寸（重量） |
271(W)×217(D)×48(H) mm(约 1.4 kg) |
271(W)×217(D)×76(H) mm (约 2.2 kg) |
|
|
其他 |
选配件 |
点烟器用电源电缆（LC-0730A），前部挡风玻璃安装附件（LC-0740） |
|
|
携带箱(LC-0813) |
携带箱(LC-0814) |
||
|
動作推奨環境 |
OS：Windows® XP（SP3）/７［32/64 bit］，内存：1 GB以上， HDD：80 GB以上 |
||
|
CPU：Intel Core 2 Duo / 2 GHz以上， USB：2插口以上（不能使用USB3.0通信接口） |
|||
|
显示器画像素：XGA(1024 ×768)以上 |
|||
