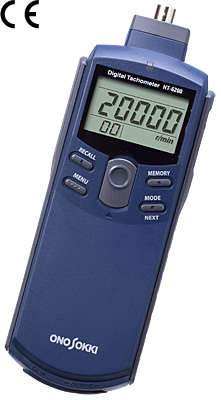

HT-6200外接传感器型手持式转速计

 HT-6200外接传感器型手持式转速计：

特长

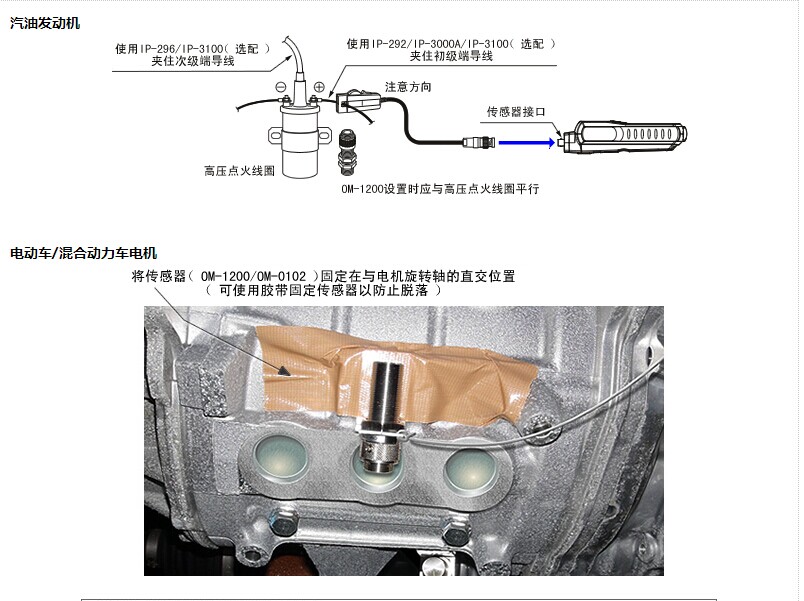

电动车，混合动力车的转速测量

汽油发动机与柴油发动机的转速测量

•

• 简要规格

  被测对象	汽油发动机	柴油发动机	电机 (电动车/混合动力车)	一般旋转物
  对应传感器	・点火脉冲传感器  IP-296/292/3100/3000A，OM-1200 ・发动机转速传感器(振动)  VP-1220	・发动机转速传感器(振动)  VP-1220	・电磁式转速传感器 OM-1200	・电磁式转速传感器 MP-900/9000系列 *不能配套使用磁电式转速传感器MP-981/9820
  测量对象部位	・高压点火线圈，初级端导线，次级端导线 ・ECU转速脉冲(5V) ・发动机气缸顶部等(使用VP-1220时)	・发动机气缸顶部等(使用VP-1220时)	・电机	・转速检测齿轮

  ※ 使用OM-1200测量电机转速时，根据传感器的设置位置，电机的种类，测量转速范围有可能与规格值不同。





  	汽油发动机，柴油发动机的转速测量	发动机以外的转速测量
  测量单位	r/min(转速)	r/min (转速)，r/s(转速)  m/min(圆周速度)，ms(旋转周期)  COUNT(累计旋转次数)
  输入频率范围	1 ～ 1666.67 Hz	3.33 ～ 1666.67 Hz
  最大测量值	20000 r/min  最大转速与1转的脉冲数(P/R)无关。	根据1转的脉冲数(P/R)的不同，最大转速测量范围不同。





  计算方式	周期计算方式
  测量时间	1 s ±0.2 s





  测量对象			发动机，电机，一般旋转物
  表示			液晶表示器，5位，带背景光源(字符高：10.2 mm)
  测量时间			1 s + 1 周期
  测量精度			表示值＊×(±0.02 %)± 1计数 ＊表示值是除去小数点的计数值。圆周速度的精度取决于转速的精度。
  脉冲数的设定范围 (P/R)			0.50 ～ 200.00(发动机的转速测量)  0.50 ～ 999.99(发动机以外的转速测量)  (设定最小间隔0.01)
  测量功能	极值保持功能		最大值(MAX)，最小值(MIN)
  	数据存储功能		20个数据
  	过超指示功能		测量值超出表示范围时过超指示表示(ERROR)
  	上限转速报警功能		测量转速超出预先设定的上限值时，表示警告标识(↑)
  	圆周速度计算功能		根据设定的直径值与测量转速值计算出圆周速度
  	累计功能		累计计算输入脉冲数
  	周期测量功能		测量输入脉冲的间隔周期(1秒以下时，为输入脉冲的间隔周期的平均值)
  	触发电平调整功能		通过本体右侧的转盘旋钮进行调整
  输出部	接口		小型插孔(φ2.5 mm)
  	模拟输出	输出内容	与转速成比例的电压值
  		输出电压	0 ～ 1 V / 0 ～ 设定满量程(满量程可任意设定)
  		变换方式	10 bit D/A变换方式
  		线性度	±1 % / 设定满量程
  		输出更新时间	50 ms + 1周期时间以内
  		温度特性	±0.05 % / 设定满量程 / ℃
  		设定误差	±0.5 % / 设定满量程
  		输出阻抗	100 kΩ以上
  	监控输出	输出内容	传感器的测量信号  (切换使用模拟信号输出接口)
  		输出阻抗	100 kΩ以上
  	输出电压		Hi电平：＋4.5 V以上  Lo电平：＋0.5 V以下
  	信号逻辑		正逻辑
  	输出阻抗		100 kΩ以上
  使用温度范围			0 ～ ＋40 ℃
  保存温度范围			－10 ～ ＋50 ℃
  电源			7号电池4个，或专用电源适配器PB-7090(选购件)
  电池使用时间			16小时以上(不使用背光)  8小时以上(使用背光)  (使用碱性干电池，温度20 ℃时)
  电池警告表示			电池电压低于4.4 V以下时警告表示(LOW)
  外观尺寸			189.5 × 47.5 × 66 mm
  重量			约 280 g(含电池)
  附属品			7号电池4个，便携箱，使用说明书
  选配件	传感器		・ IP-292/296点火脉冲传感器  ・ IP-3000A点火脉冲传感器  ・ IP-3100点火脉冲传感器  ・ VP-1200发动机转速传感器  ・ OM-1200电磁式转速传感器  ・ OM-0102电磁式转速传感器(OM-1200)用设置配件(带3枚粘贴片)  ・ MP-900/9000系列电磁式转速传感器 *不能配套使用磁电式转速传感器MP-981/9820
  	配套用品		・ MP-900/9000系列电磁式转速传感器用电缆   MX-005(5 m)，MX-010(10 m)  ・ LA-0203C测量用三脚架  ・ HT-0521A固定配件  ・ HT-0522磁性固定台架  ・ PB-7090交流电源适配器　＜Adapter Technology制＞  ・ AX-501 BNC接头信号输出电缆(2 m，模拟电压，脉冲输出共用)
