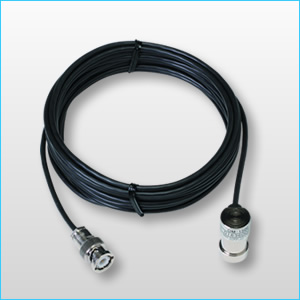

OM-1500马达旋转检测器
-
- OM-1500马达旋转检测器
- ONOSOKKI小野测器
- OM-1500
- 日本
- 现货
产品详细介绍
产品介绍：
OM-1200/1500电磁感应式转速传感器，该产品通过对电磁点火方式发动机的磁性旋转轴上所感应出来泄漏磁力线的检测来测量转速。只要将与点火线圈平行放置，就可很方便地进行转速检测。用于汽油机转速测量，以及EV/HEV用电机转速测量。
主要特点：
与点火线圈平行设置简单方便(测量电机时与电机呈直角设置)
良好的强度特性，耐久性，优异的環境适应特性
使用简单
OM-1200/1500电磁感应式转速传感器参数：
|
型号 |
OM-1200 |
OM-1500 |
|
测量对象 |
2冲程及4冲程汽油发动机，EV/HEV用电机 |
|
|
检测方式 |
电磁感应方式 |
|
|
输出信号 |
脉冲信号 |
|
|
适用表示器 |
■AR-7240B 模拟式发动机转速计 ■CT-6520B 低脉冲传感器对应型转速计 ■FT-2500 高功能转速计 ■FT-7200 手持式高功能转速计 ■GE-2500 柴油发动机转速计 ■HT-6200 外接传感器型转速计 ■SE-1620 汽油发动机转速计 |
|
|
使用温度范围 |
0 ～+80 ℃ |
-10 ～+100 ℃ |
|
电缆长度 |
另购(MX-005，MX-010等) |
4.9 m |
|
外观尺寸 |
φ16 ×54 mm (传感器单体) φ16 ×80 mm (包括电缆) |
φ16 × 30 mm |
|
重量 |
约65 g |
约130 g (包括电缆) |
|
选配件 |
MX-005 信号电缆(5 m) MX-010 信号电缆(10 m) MX-015 信号电缆(15 m) MX-020 信号电缆(20 m) OM-0102 固定OM-1200用部件(带3枚胶带) |
无 |
● イグニッションコイルと平行に設置するだけのワンタッチ装着
● 優れた耐環境性、剛性、耐久性
● 取り扱いが簡単
商品詳細
| OM-1500 | |
| 測定対象 | ２・４サイクルガソリンエンジン、 EV/HEVモータ回転 |
| 検出方式 | 電磁誘導方式 |
| 検出器取付場所 | イグニッションコイルに平行に 30 mm 程度離して取付 （EV/HEVモータではモータ軸に直交に設置） |
| 出力信号 | パルス信号 |
| 適合表示器 | ■AR-7240**/7240B アナログエンジン回転計 ■CT-6520**/6520B 低パルスセンサ対応型回転計 ■GE-2500 ディーゼルエンジン回転計 ■FT-2500/7200A ■HT-6100**/6200 外部センサ入力型ディジタルハンドタコメータ ■SE-1620 ガソリンエンジン回転計 **：販売終了品 |
| 使用温度範囲 | -10 ～ +100 ℃ |
| ケーブル長 | 4.9 m |
| 外形寸法 | M16 × 1、L = 30 mm |
| 質量 | 約 130 g |
