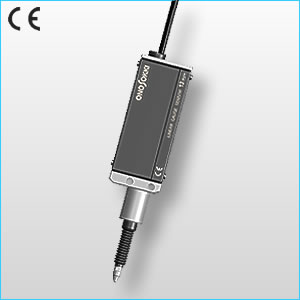

GSシリーズの耐振・耐衝撃タイプ ゲージセンサ (耐振・防水構造 IP64)
GS-6713A (測定範囲 13 mm) / GS-6730A (測定範囲 30 mm) 分解能 10μm
GS-6813A (測定範囲 13 mm) / GS-6830A (測定範囲 30 mm) 分解能 1μm
● GS-6500/6600 シリーズの後継機種。
● 電気部品の接着固定により耐振性能をアップ。
● ベアリング軸受けを採用することで、従来品に比べ、スピンドルの摺動寿命が延びました。
商品詳細
■ GS-6700/6800シリーズ 仕様
| GS-6713A | GS-6730A | GS-6813A | GS-6830A | |
| 測定範囲 | 13 mm | 30 mm | 13 mm | 30 mm |
| 分解能 | 10 μm | 1 μm | ||
| 指示精度（+20 ℃において） | 3 μm | 3 μm | 2 μm | 3 μm |
| 最大応答速度 ※1 | 1(4) m/s | 0.3(1.2) m/s | ||
| 測定力（下向き） ※２ | 1.7 N 以下 | 2.0 N 以下 | 1.7 N 以下 | 2.0 N 以下 |
| 測定力変更範囲 （オプション） ※2 |
- | |||
| 摺動回数 （当社条件による） |
500万回以上 | |||
| 保護等級 （コネクタ部分を除く） |
IP64 | |||
| ステム径 | φ15 mm+0-0.009 | |||
| 供給電源 | DC 4.5 V～DC 5.5 V | |||
| 消費電流 （ＤＣ５Ｖ供給時） |
120 mA 以下 | |||
| 信号出力 （ＤＣ５Ｖ供給時） |
2相方形波信号 位相差 90 °±20 °、 出力電圧 Hi： 4.5 V 以上 Lo： 0.4 V 以下 |
|||
| 出力インピーダンス | 約22 Ω | |||
| 耐振動（非通電時） ※3 | 147 m/s2 3軸各方向（各75分） 10 Hzから 150 Hz スイープ 10サイクル | |||
| 耐衝撃（非通電時） ※3 | 1470 m/s2 3軸各方向各向き ±X,Y,Z各3回 正弦半波 作用時間 6 ms | |||
| 使用温度範囲 | 0 ℃～40 ℃ | |||
| 保存温度範囲 | -10 ℃～55 ℃ | |||
| ケーブル長 | 約 1.9 m | |||
| 質量 （ケーブル、コネクタを含む） |
約250 g | 約310 g | 約250 g | 約310 g |
| 付属品 | 取扱説明書、スパナ | |||
