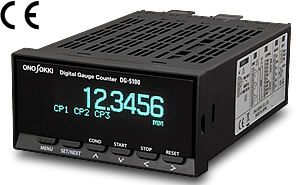

DG-5100数字式位移传感器用计数器

配套数字式位移传感器

GS，BS系列(HS系列不配套)

表示器

荧光表示器7位

表示范围

0.0000-±99.9999/0.000-±999.999/0.00-±9999.99 mm

输入信号

90°相位差信号(方波)，线驱动或电压信号

外部控制输入信号

保持、复位

电源

AC 100 ～ 240 V

使用温度范围

0 ～ 50 ℃

保存温度范围

-10 ～ 60 ℃

外观尺寸

96(W) x 48(H) x 148(D)

重量

370 g

附属品

使用说明书

名称

功能

规格

型号

POWER*

AC 电源

AC 100～240 V (50/60 Hz)

标准配件

DC 电源

DC 12～24 V ± 5 V

TM-0301

选配件

A 单元

比较结果输出

出力仕様
1组闭合接点输出(机械式继电器)
COMP1、COMP2、COMP3的输出
最大接点容量 DC 30 V / 1 A， AC 250 V / 1 A

TM-0340

选配件

B 单元*

BCD 输出

BCD码(更新时间 10 ms以内)集电极开路输出
7位并行输出

DG-0522

选配件

RS-232C

RS-232C 功能
通信方式:串行方式
传送速度:9600 bps、19200 bps
测量数据的输出，测定条件的设定与取得。

TM-0350

选配件

C 单元

模拟输出

输出方式:电压或电流
变换方式:12bitD/A
输出电压:-10 ～ +10 V/F.S.(F.S.可任意设定)
输出电流:0～16 mA 或 4～20 mA/F.S. (F.S.可任意设定)
输出阻抗:电压输出时 100 kΩ以上，电流输出时500 Ω以下。
线性误差:. ±0.3 %/F.S

DG-0530

选配件

D 单元

信号输入

线驱动，电压信号(使用变换器)对应，传感器用5 V电源。

标准配件
