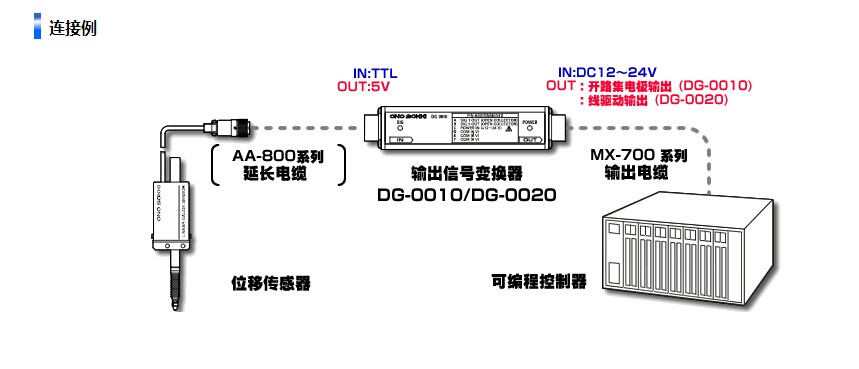

这是将位移传感器 GS/BS 系列输出的 2 相信号(TTL)变换成开路集电极输出(DG-0010), 线驱动输出(DG-0020)的信号变换器。 通过信号变换器可以连接可编程控制器(PLC)等, 可以作远距离传送。

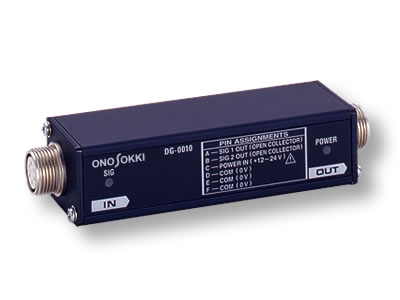

DG-0010位移传感器用输出信号变换器
特点
可以安装在小型 DIN 规格的轨道上
可以紧凑地设置在 23 (W) X 29 (H) X 90(L), 控制柜等上 (DIN 规格轨道安装工具由客户准备)
电源
DC 12V～24V (120 mA / 12V)
可适用于 GS/BS 所有传感器
输入频率范围为 DC ～ 300kHz 对应于传感器的高速响应
开路集电极输出(DG-0010)
可直接连接到编程控制器，不要计数器。
线驱动输出(DG-0020)
200 米以上长距离有效地传送 (RS-422A 相当)。
规格
|
|
DG-0010 (开放式集电极输出) |
DG-0020 (线驱动输出) |
||
|
输入部 |
放大形式 |
2通道波形整形 |
||
|
信号波形 |
相位差为90度的方波信号 |
|||
|
输入电平 |
Hi电平 |
3 ～ 5.25V |
||
|
Lo电平 |
0 ～ 1.4V |
|||
|
输入阻抗 |
約47kΩ |
|||
|
频率范围 |
DC～300kHz (使用小野测器制造的传感器时) |
|||
|
插头 |
(插座) |
R03-R6F |
||
|
插头 |
(插头) |
R03-PB6M |
||
|
位移传感器电源 |
DC 5V 100mA (供传感器) |
|||
|
输出部 |
输出形式 |
开路集电极输出 |
线驱动输出 |
|
|
耐电压 |
最大 30V |
- |
||
|
吸收电流 |
最大100mA |
- |
||
|
残余电压 |
1 V 以下 |
- |
||
|
输出电压 |
Hi电平 |
- |
+ 2.5V 以上 |
|
|
Lo电平 |
- |
+0.5V 以下 |
||
|
插座 |
(插座) |
R03-R6M |
||
|
插头 |
(插头) |
R03-PB6F |
||
|
规格 |
电源 |
电源电压 |
DC 12～24V |
|
|
电流 |
80 mA 以下(DC12V时) |
120 mA 以下(DC12V时) |
||
|
使用环境 |
使用温度范围 |
0 ～40°C |
||
|
保存温度范围 |
-10 ～55°C |
|||
|
外形尺寸 |
23(W)X 29(H) X 90(L) ｍｍ |
|||
|
重量 |
約 100ｇ |
|||
|
选购件 |
加长电缆(传感器用) |
输出电缆 |
||
