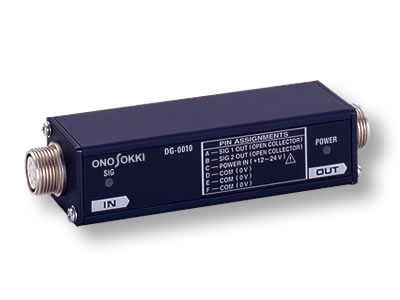

DG-0020位移传感器用输出信号变换器

DG-0010 (开放式集电极输出)

DG-0020 (线驱动输出)

输入部

放大形式

2通道波形整形

信号波形

相位差为90度的方波信号

输入电平

Hi电平

3 ～ 5.25V

Lo电平

0 ～ 1.4V

输入阻抗

約47kΩ

频率范围

DC～300kHz (使用小野测器制造的传感器时)

插头

(插座)

R03-R6F

插头

(插头)

R03-PB6M

位移传感器电源

DC 5V 100mA (供传感器)

输出部

输出形式

开路集电极输出

线驱动输出

耐电压

最大 30V

-

吸收电流

最大100mA

-

残余电压

1 V 以下

-

输出电压

Hi电平

-

+ 2.5V 以上

Lo电平

-

+0.5V 以下

插座

(插座)

R03-R6M

插头

(插头)

R03-PB6F

规格

电源

电源电压

DC 12～24V

电流

80 mA 以下(DC12V时)

120 mA 以下(DC12V时)

使用环境

使用温度范围

0 ～40°C

保存温度范围

-10 ～55°C

外形尺寸

23(W)X 29(H) X 90(L) ｍｍ

重量

約 100ｇ

选购件

加长电缆(传感器用)
• AA-8801 (5 m)
• AA-8802 (10 m)
• AA-8803 (20 m)
• AA-8804 (30 m)

输出电缆
• MX-7105 (5 m)
• MX-7110 (10 m)
• MX-7115 (15 m)
• MX-7120 (20 m)
