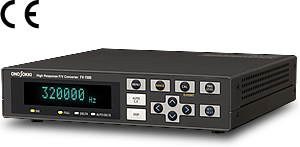

FV-1500高速F/V频率电压转换器

输入

信号端子

BNC（CO2型），端子台

信号形式

单相AC/DC无电压（开式集电极对应 +12 V pullup）可选择
90°相位差2相信号（仅限DC）

信号电压

AC输入信号电压范围：0.3 Vp-p ～ 30 Vp-p

DC输入信号电压范围：Lo；+1 V 以下、Hi；+4 ～ 30 V

滤波器

OFF / 20 kHz / 120 kHz 低通滤波器

输入阻抗

2.2 kΩ

AC耦合频率

0.9 Hz 约 -3 dB

最小脉冲幅

1.5 μs

信号沿选择

上升沿或下降沿

信号量程

0.2 Hz ～ 320 kHz

输出

模拟电压信号

信号端子

BNC(CO2型，电压输出)
端子台(菲尼克斯制MC1,5/6-STF-3,81 电流输出)
可选择。

变换时间

1周期 + 3.5 μs以内

数模分辨率

16 bit

滤波器

OFF / 3 kHz / 10 kHz / 1 kHz 低通滤波器

模拟输出信号

输出DC偏置电压

电压 ± 10 mV以内

电流 ± 0.01 mA以内

温度系数

电压 ± 0.02 %/F.S./℃

电流 ± 0.07 %/F.S./℃

输出阻抗

50 Ω以上（电压输出）

负载阻抗

电压100 kΩ以上

电流 500 Ω以下

直线性 （全量程模式）

脉冲输出信号

脉冲输出

BBNC（CO2型）
电压：Lo；+1 V 以下、Hi；+4.5 V以上
负载阻抗100 kΩ以上

脉冲输出选配功能 (FV-0154)

开式集电极
耐电压DC 30 V，反向电流50 ｍA以下。

比较输出信号（选配FV-0152）

比较结果输出

端子台(菲尼克斯制MC1,5/6-STF-3,81)

输出形式

半导体继电器（1接点）2通道

接点容量

DC 30 V／1 A

接点阻抗

25 Ω以下

设定

UPPER，LOWER
UPPER设定值 ≦测量值时继电器ON，LOWER设定值 ＞ 测量值时继电器ON

附带共能

延迟功能

设定值以上连续超过设定值时接点ON ， 设定范围OFF(0)～100 。

迟滞功能

回复频率，转速或移动速度可以设定，1 %单位0 ～ 20 %

保持功能

可设定保持接点ON的状态，设定范围1 ms ～ 1000 ms，设定单位1 ms

处理功能

移动平均

OFF / 平均 2 ～ 720回 / 指数平均 2 ～ 64回

脉冲数

1～999999 P/R

系数

0.0001 ～ 99999

增倍/分频

增倍：OFF / 2 / 4（仅限90°相位差2相信号输入时）。分频：OFF，2 ～ 1000

设定条件保存

可保存10组设定条件

急减速跟踪功能

OFF / TYPE1 / TYPE2

减速跟踪参数

OFF / NUM：1.5倍 ～ 16倍　/ TIME：1 ms～4000 ms

方向判别

OFF / _disibledevent="EN-US">
