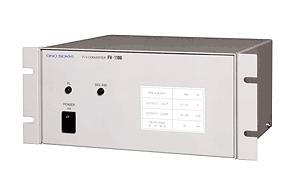

FV-1100频率电压(F/V）变换器
-
- FV-1100频率电压(F/V）变换器
- ONOSOKKI小野测器
- FV-1100
- 日本
- 现货
FV-1100能从转速传感器等接收信号，输出与其频率成比例的直流电压信号。 由于能将输入频率信号的变化连续地变换成直流电压，所以能对转速、流速、频率变化等过渡现象进行测量、记录。
ONOSOKKI小野测器FV-1100频率电压(F/V）变换器：
特点
耐电压AC 2000 V/1分钟(筐体，一次电源)
标准装有传感器用电源(DC 12 V、100mA)
带有AC/DC输入信号切换功能
采用选购件，频率量程在100 Hz ～ 100 kHz之间任意指定(标准为10 kHz)
作为电流，电压信号输出的数据，可以记录在笔式记录仪上
概要规格
|
变换方法 |
一定宽度的脉冲积分方式 |
|
响应性 |
30 ms(采用选购件，随频率而变) |
|
输入频率 |
10 kHz(采用选购件，可任意选择100 Hz ～ 100 kHz) |
|
输入端子 |
BNC (CO2型)/端子板 (3.5M) |
|
输入电压 |
AC输入正弦波：0.2 ～ 50 Vrms、矩形波： 0.6 ～ 70 Vp-p |
|
输入阻抗 |
80 kΩ 以上(20 kHz)、30 kΩ 以上(100 kHz) |
|
输出端子 |
端子板(3.5M) |
|
输出电压 |
0 ～ 10 V 负荷电阻 1 kΩ 以上 |
|
输出电流 |
4 ～ 20 mA 负荷电阻 500 Ω 以下 |
|
线性 |
最大额定值的±0.2 %以内 |
|
脉动 |
最大额定值的±0.1 % 或10 mV以下 |
|
传感器用电源 |
DC +12 V ± 10 %、100 mA |
|
电源 |
AC 100 V +10%、-15% 以内、46 ～ 63 Hz |
|
使用温度范围 |
0 ～ 40℃ |
|
重量 |
约2kg |
|
外形尺寸 |
245 (W) × 99 (H) ×180 (D) mm |
|
附件 |
AC 100 V 用电源线(AX2050N: 3 m) |
