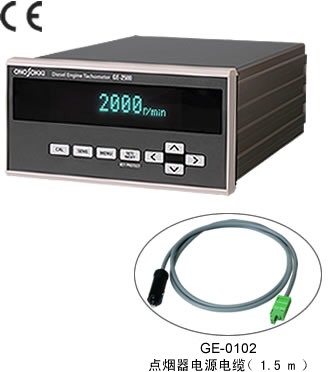

GE-2500柴油发动机转速计
-
- GE-2500柴油发动机转速计
- ONOSOKKI小野测器
- GE-2500
- 日本
- 现货
用于测量交流发电机的转速，新研制出专用的小型传感器OM-1500。OM-1500是通过测量交流发电机的漏磁状态的变化，与GE-2500连接配套测量出发动机的转速
GE-2500柴油发动机转速计：
特长
各种类型的柴油发动机，汽油发动机都可以可靠地测量其转速的转速计
由于是通过发电机的转速测量导出发动机的转速，发动机的气缸数等对测量没有影响。
各种类型的柴油发动机，汽油发动机都可以可靠地测量其转速的转速计
由于需要发电机与发动机的转速比，因此在测量前必须通过校准处理取得发电机与发动机的转速比。
传感器设置简单方便。
测量对象在行驶中也可测量。
通过FFT演算方式即使是微弱信号也能测出结果
具有出色的抗噪能力可以稳定可靠地进行测量。
简要规格
|
测量部分 |
|||||||||||||||
|
测量对象 |
柴油发动机，汽油发动机（不包括不附带发电机的发动机） |
||||||||||||||
|
处理方式 |
FFT分析方式 |
||||||||||||||
|
输入信号频率范围 |
1 kHz，2 kHz，5 kHz （测量模式 MAIN）/500 Hz （校准模式 REF） |
||||||||||||||
|
测量精度 |
±2 × 转速分辨率 （r/min） ± 1计数 |
||||||||||||||
|
转速分辨率 |
频率范围 （Hz）÷ 12800 × 60 ÷ 转速比 |
||||||||||||||
|
表示部分 |
|||||||||||||||
|
显示器 |
荧光管型 |
||||||||||||||
|
表示更新周期 |
0.2, 0.5, 1, 2 （s） |
||||||||||||||
|
表示分辨率 |
1 r/min，1 Hz |
||||||||||||||
|
测量表示范围 |
20,000 r/min |
||||||||||||||
|
输入部分 |
|||||||||||||||
|
信号输入 |
2通道，MAIN （测量用），REF （校准用） |
||||||||||||||
|
输入电压量程 |
±5 V，±0.5 V，±0.05 V |
||||||||||||||
|
信号接口 |
BNC |
||||||||||||||
|
信号耦合 |
AC耦合 |
||||||||||||||
|
定电流驱动电源 |
2.2 ～ 3.2 mA （仅限REF通道） |
||||||||||||||
|
模拟信号输出部分 |
|||||||||||||||
|
【 REVO 】 |
|
||||||||||||||
|
【 SIG 】 |
|
||||||||||||||
|
脉冲输出部分 |
|||||||||||||||
|
输出内容 |
转速测量结果值同频率的脉冲输出。 （例：6000 r/min时，100 Hz，Duty1：1） |
||||||||||||||
|
输出电压 |
Lo：0.5 V以下，Hi：4.5 V以上 （无负载时） |
||||||||||||||
|
输出更新周期 |
200 ms以内 |
||||||||||||||
|
负载阻抗 |
100 kΩ以上 |
||||||||||||||
|
输出接口 |
BNC |
||||||||||||||
|
其他规格 |
|||||||||||||||
|
电源 |
DC 12 ～ 24 V |
||||||||||||||
|
消耗功率 |
8 VA以下 |
||||||||||||||
|
使用温度范围 |
0 ～ ＋40 ℃ |
||||||||||||||
|
使用湿度范围 |
+20 ～ +80 ％ RH （不结露） |
||||||||||||||
|
保存温度范围 |
-10 ～ +55 ℃ |
||||||||||||||
|
保存湿度范围 |
+20 ～ +80 ％ RH （不结露） |
||||||||||||||
|
外观尺寸 |
约144 （W）× 72 （H）× 180 （D） mm（不含凸出部分） |
||||||||||||||
|
重量 |
2 kg以下 |
||||||||||||||
|
符合标准 |
CE标识，RoHs |
||||||||||||||
|
附属品 |
使用说明书3种，橡胶脚座4个 |
||||||||||||||
|
选配件 |
GE-0102点烟器用电源电缆 （1.5 m） （GE-0102为GE-2500的附属品） |
||||||||||||||
