SE-1620汽油发动机转速表
-
- SE-1620汽油发动机转速表
- ONOSOKKI小野测器
- SE-1620
- 日本
- 现货
能对应各式各样的点火脉冲传感器，只要一接上就能测出汽油发动机的转速。量程比前一个型号要宽一倍，达20,000r/min。模拟表头采用2重刻度显示。

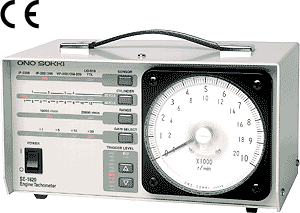

SE-1620汽油发动机转速表
特点
可测至 20,000 r/min
能对应各种各样发动机的转速传感器，同时也能对应 5 V 系列 ECU 的转速脉冲输入
通过对输入灵敏度的选择和调整，使输入信号根据不同的点火系统和传感器达到最佳程度
采用100 mm见方的广角表头，视角宽广，便于读取数据
采用直流供电(12 VDC或24VDC)，方便用户进行車載或野外试验
模拟输出及脉冲输出为标准配置
简要规格
|
输入 |
适配传感器 |
IP-292, IP-296, IP-3000A, IP-3100, VP-202 / 1220, OM-1500 / 1200, MP-9100, MP-981, LG-916 / 9200, 、带TTL电平输出的传感器 |
|||||||||||||||||||||
|
测量对象 |
汽油发动机 |
||||||||||||||||||||||
|
测量范围 |
|
||||||||||||||||||||||
|
输入接插件 |
传感器输入端：BNC插座 |
||||||||||||||||||||||
|
输入增益选择 |
有1、5、10、20倍4档供选择 |
||||||||||||||||||||||
|
显示 |
显示器 |
100 mm见方的广角表头(精度为1.5级) |
|||||||||||||||||||||
|
表盘刻度 |
0 ～10,000 r/min 和 0 ～20,000 r/min 的两重刻度 |
||||||||||||||||||||||
|
模拟输出 |
输出电压 |
0 ～ 10 V (0 ～ 10,000 r/min 或 0 ～ 20,000 r/min) |
|||||||||||||||||||||
|
输出电压精度(温度漂移) |
零点漂移：± 0.2 % / F.S.(25 ℃) |
||||||||||||||||||||||
|
线性度 |
小于±0.2 % / F.S. |
||||||||||||||||||||||
|
交流雯波系数 |
小于250 mVp-p (当转速为500 r/min时) |
||||||||||||||||||||||
|
输出组抗 |
小于1 Ω (25 ℃) |
||||||||||||||||||||||
|
频率相应 |
约 20 ms |
||||||||||||||||||||||
|
负载阻抗 |
大于10 kΩ |
||||||||||||||||||||||
|
脉冲输出 |
输出波形 |
矩形波：脉宽约2 ms(输入信号为曲轴每转两圈输出1个脉冲) |
|||||||||||||||||||||
|
输出电压 |
Hi：约 4.5 V、Lo： 约 0.5 V |
||||||||||||||||||||||
|
负载阻抗 |
大于50 kΩ |
||||||||||||||||||||||
|
一般仕様 |
电 源 |
DC 12 ～ 24 V |
|||||||||||||||||||||
|
消耗电流 |
约 500 mA (DC12 V時) |
||||||||||||||||||||||
|
使用温度范围 |
0 ～ +40 ℃ |
||||||||||||||||||||||
|
保存温度范围 |
-10 ～ +60 ℃ |
||||||||||||||||||||||
|
重 量 |
约 1.3 kg |
||||||||||||||||||||||
|
外形尺寸 |
221 (W) x 116 (H) x 150 (D) mm |
||||||||||||||||||||||
|
附属品 |
模拟输出信号电缆 (1.9 m) |
