HT-5510手持式数字速度计

测量方法

可视光反射方式

计算时间

周期计算方式

测量时间

50 ms+输入信号1周期时间以内

测量单位

r/min、r/s（转速）
m/min（圆周速度、移动速度）
ms(周期、移动时间)
count（累计）

测量范围

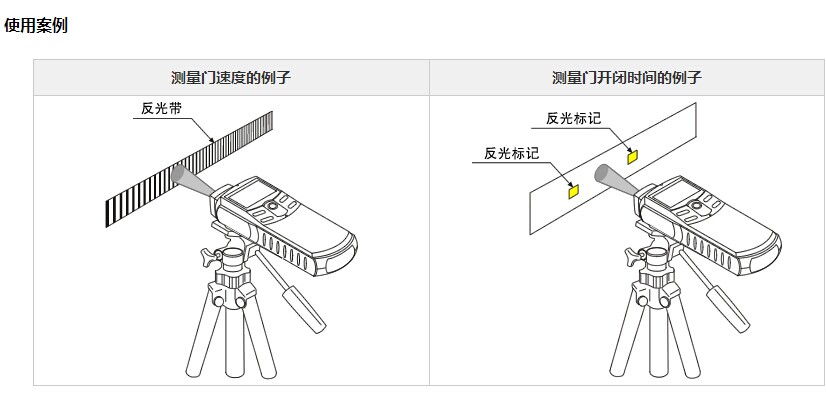

■门开闭速度测量0.6~45 m/min（1脉冲间隔4 mm）
■门开闭时间测量：0/6~9999.9 ms

■转速测量模式

测量精度

显示值×（±1％）± 1次 （显示值为去掉小数点的数值）

过超功能

测量值超过显示范围时显示为ERROR

超上限报警功能

转速超过设定值时，显示报警

检测方式

可视光光电反射方式

检测距离

30 ～ 70 mm

光源

红色LED

感光元件

晶体管

检测标记

1次反射标记/1转、高精度的反射胶布

显示位数

5位

文字高度

10.2 mm

显示器

LCD 7段、带背光显示

显示更新时间

1 ± 0.2 s

MAX(峰值保持)

显示测量中最大值

MIN(峰值保持)

显示测量中最小值(最高速测量模式、开闭时间测量模式时MIN功能无效)

以上以外

显示现在测量值

存储功能

按存储键时最多可存储20个存储数据。同一存储数值存储于存储器，即便电源丢失也可以保存。

急加减速追踪功能

输入信号急速减少、超过1秒都没有信号输入的话，通过同一功能可以自动减少，在约11秒后归零。

输出内容

根据显示值输出（F.S值可任意设定）

电压范围

0 ～F.S.／0 ～ 1 V

变换方式

10 bit D/A变换方式

直线性

±1 ％ of F.S.

输出更新时间

50 ms ＋输入信号1周期时间以内

温度稳定性

±0.05 ％ of F.S. ／℃（ZERO & SPAN）

抗阻

100 kΩ 以上

输出接口

微型插头（φ2.5）

非接触式

每接收1次反射光出书1个脉冲信号

接触式

每转1次输出1个脉冲信号

输出电压

Hi ：4.5 V 以上 (反射标记检测时）、Lo：0.5 V 以下

输出逻辑

正逻辑

抗阻

100 kΩ 以上

输出接头

微型插头（φ2.5）

电源

4节5号干电池或专用的AC适配器（PB-7080）

连续使用时间

约32小时（背光灯OFF时）、约8小时（背光灯ON时）
(碱性干电池使用温度为20℃)

电池LOW显示

约4.5 V时会闪烁

使用温度范围

0 ℃ ～ ＋ 40 ℃

保存温度范围

−10 ℃ ～ ＋ 50 ℃

使用湿度范围

＋ 35 ～＋ 85 %RH（不结露）

保存湿度范围

＋ 35 ～＋ 85 %RH（不结露）

重量

约220g（仅本体，不含干电池）
月282g（带适配器、不含干电池）

外观尺寸

180.5 × 66.0 × 47.5mm (仅本体)
237.2 × 66.0 × 58.5mm (带适配器)

附属品

HT-0502 接触式探头适配器×1
KS-300 转速探头×１
KS-200 圆周测速环×1
高精度反射胶带（1 m） × 2
反射薄膜片×1 张 (可分割成12mm见方25小块)
5号干电池×4节
便携提箱×1个
操作说明书× 1

选配件

PB-7090 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m)
HT-011 反射薄膜片 (1套10张)
HT-0521A 测量夹具 (与HT-0522磁性表架配套使用)
HT-0522 磁性表架 (与HT-0521A测量夹具配套使用)
LA-0203C 测量用三脚架
KS-100 圆周测速环 (用于测量圆周线速度，单位：mm/s)
KS-200 圆周测速环 (用于测量圆周线速度，单位：m/min)
KS-300 转速测量探头 (圆锥形橡皮探头用于测量转速 )
KS-700 中继接头 (用来加长转速测量探头KS-300的长度)
