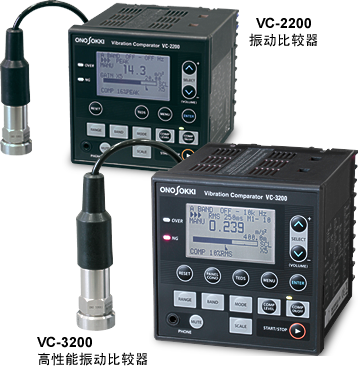

VC-2200振动比较器

输入通道数

1

输入信号

可选择由加速度传感器经内藏式前置放大器输入，或从外部输入电压信号

＊加速度传感器前置放大器的电源：(恒流源) 4 mA DC 24 V
  对应传感器NP-3331B，NP-3331N20（TEDS型）
＊希望使用上述以外的加速度传感器时，请与我司进行确认。
＊外部信号： 输入电压　±5 V　输入阻抗：大于100 kΩ
＊输入信号接插件： C02 (BNC)

断线检测功能（VC-3200）

使用CCLD功能时进行传感器的断线检测
集电极开路输出（正逻辑）＊与信号过超共用（选择可能）

传感器灵敏度设定

1.00 × 10^-2 ～ 9.99 × 10² mV/（m/s²） 数字输入

单位设定

m/s² 或 EU

输入量程

0.1 ～ 50,000 m/s² (根据传感器的灵敏度设定范围可变)
(如：采用灵敏度为5 mV/(m/s²)的传感器时，为2.000～1000 m/s²)

频率特性

3 Hz ～ 15 kHz　±0.5 dB
1.5 Hz ～ 20 kHz　±3 dB
(基准值160 Hz)

输入端噪声

小于30 μVrms (3 Hz ～ 20 kHz)

动态量程

AC ：1.5 Hz ～ 20 kHz帯域
直通全带域 / AC：
80 dB 以上（输入电压量程×1，×2，×5）
70 dB 以上（输入电压量程×10，×20，×50，×100，×200，×500）
直通全带域：1.5 Hz ～ 40 kHz
AC：1.5 Hz ～ 20 kHz

TEDS功能 ^注）

对应IEEE 1451.4的(TEDS) （Ver 1.0以上）规格传感器
