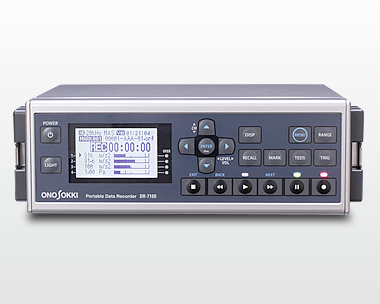

DR-7100便携式声学振动记录仪

通道数

输入通道 × 4
转速/外部触发输入通道 × 1

输出通道 × 4
监听输出通道 × 1

输入端子

BNC型(电压输入/CCLD 方式切换)

TEDS ^注）

支持IEEE1451.4 (TEDS)(Ver.1.0以上)

A/D转换器

24 bit

记录分析频率量程

100 Hz，500 Hz，1 kHz，5 kHz，10 kHz，20 kHz，40 kHz (※40 kHz为选购功能)

频率特性

DC耦合：DC～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB
AC耦合：1～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB

输入电压量程

0.01，0.0316，0.1，0.316，1，3.16，10 Vpk　7量程

动态量程

90 dB以上(记录数据分析频率范围 20 kHz量程，输入电压量程1 V，TYP)

转速输入

AC：正弦波或方波
DC：脉冲幅宽 5 µs 以上的方波
输入电压14.1 V以下

触发类型

外部，内部，时间

触发前置

0，1，5 s(触发时刻的前置时间)

校准功能

TEDS型传感器直接校准
一般传感器的灵敏度数值设定

记录数据格式

ORF格式(Onosokki Record Format)

记录媒介

SD(容量 256 MB)，SDHC(容量 4 GB，8 GB,16 GB,32 GB)(仅限于已检验的存储卡产品)^*2

记录数据时间

约 43 分钟(4通道同时记录)，约172分钟(1通道记录)
(20 kHz × 2.56，24 bit，记录容量2 GB时)
可使用存储卡最大为32 GB(连续记录容量为 2 GB)

电源

干电池(5号碱性或镍氢电池)4节
外接直流电源：+10 V ～ +18 V

电池寿命

5小时以上(镍氢电池2400 mAh使用时)
4小时以上(镍氢电池1900 mAh使用时)
(记录分析频率量程 20 kHz，4通道同时记录，CCLD有效状态)

外观尺寸

199(W) × 148(D) × 70(H) mm

重量

1.1 kg以下(不含电池)

附件

选购件
