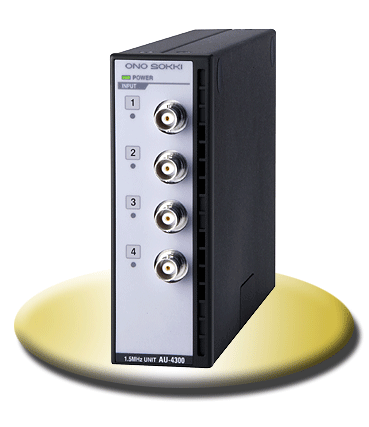

AU-4300高速采样装置
-
- AU-4300高速采样装置
- ONOSOKKI小野测器
- AU-4300
- 日本
- 现货
AU-4300高速采样装置
特点
由于采样频率为3.84 MHz及使用14 位 A/D变换器，能满足1.5 MHz的FFT分析量程及85 dB的动态范围。
利用SYNC电缆，最多4台可同步收录。
采用IEEE1394总线，能稳定进行高速数据传送。

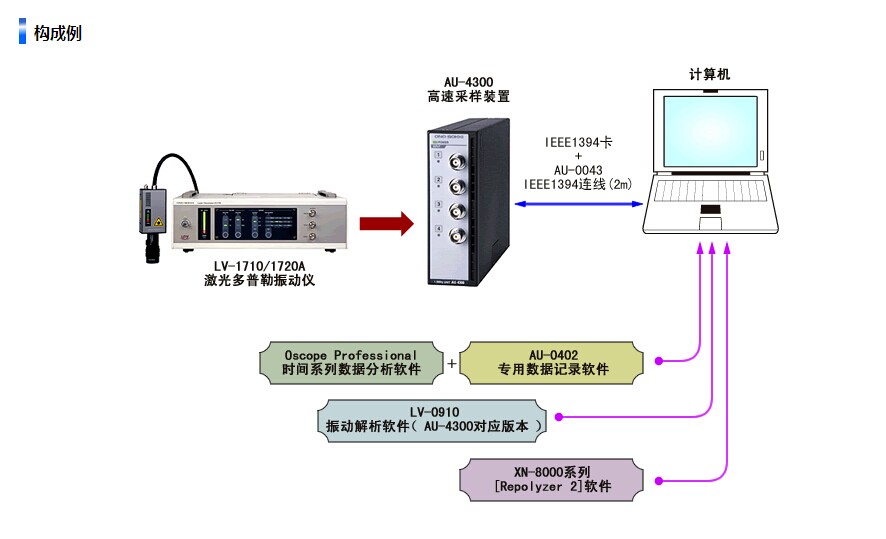

除AU-0402专用数据处理软件之外，还可利用XN-8100 Repolyzer或LV-0910振动分析软件(对应AU-4300版本)进行高级解析，也可用O-Scope Professional对时间系列数据进行解析。
概要规格
|
模拟信号输入部 |
|
|
通道数 |
4 |
|
输入接插件 |
CO2型(BNC) |
|
输入形式 |
单端 |
|
输入阻抗 |
约 1 MΩ |
|
输入耦合 |
AC 或 DC (AC截止频率＝0.5Hz、－3dB) |
|
输入电压量程 |
±0.1、±1、±2、±5、±10 V (5 档) |
|
输入电平监视点 |
设定输入量程的约95%以上，红色LED点亮 |
|
输入频带(量程) |
DC ～ 1.5MHz(采样时钟：3.84MHz) |
|
频率量程 |
3.84MHz/1.92MHz/960kHz/480kHz/192kHz |
|
A/D位数 |
14位 |
|
动态范围 |
85dB(±0.1V量程时为80dB) |
|
通道间增益准确度 |
±0.3 dB (同一電压量程、10kHz～1.5MHz) |
|
通道间增益准确度 |
±8°以内(0.1V量程、10kHz～1.5MHz) |
|
串音 |
-80dB 以下(在400kHz时) |
|
振幅均匀性 |
±0.5 dB |
|
混淆现象 |
-90 dB 以下 |
|
联动工作规格 |
|
|
连动台数 |
最大4单元(使用选购件 IEEE1394电缆及連動用电缆) |
|
输入接插件 |
微小型插座、及HR10A-7R-6S(日本广濑电机公司制) |
|
输出接插件 |
微小型插座、及HR10A-7R-6S(日本广濑电机公司制) |
|
采样同步化 |
利用AU-0411 同步采样选购件，使A/D 变换器动态范围在±1个采样周期内同步化 |
|
接口(IEEE1394) |
|
|
接口数 |
2(最多可连4个单元) |
|
使用接插件 |
带6针锁紧(不锁紧也可用电缆) |
|
一般规格 |
|
|
使用温度范围 |
0 ～ 40℃(单元单体) |
|
保存温度范围 |
-10 ～ 50℃(单元单体) |
|
电源 |
AC/DC适配器(使用STD-1533PA 时：AC100 ～ 240V)、或DC: 9 ～ 18 V |
|
消耗电力 |
約 700 mA (DC 16 V 时) |
|
外形尺寸 |
44(W)×132.5(H)×222.5(D) mm(突起部分除外) |
|
重量 |
约 700 g |
|
选购件 |
· STD-1533PA AC适配器 · AU-0043 IEEE1394电缆(2m) · AU-0044 SYNC电缆 · 推荐IEEE卡：REX-CFW3H(PC卡)、REX-PFW4H(PCI接口)＜拉德科社製＞ · AU-0402收录仪软件 · LV-0910振动分析软件(与AU-4300对应软件) · XN-8000系列 [ Repolyzer 2 ] 软件 · Oscope Professional时间系列数据解析工具 |
AU-0402 记录软件
|
最大连接单元数 |
4 |
|
波形监视器种类 |
时间轴，功率谱 |
|
FFT监视器频率量程 |
1.5MHz、750kHz、375kHz、187.5kHz、75kHz |
|
FFT采样点数 |
256、512、1024、2048、4096、8192 |
|
最大收录数据量 |
硬盘(HDD)容量、或OS支持容量，都有可能满足 |
|
保存文件格式 |
独自文件格式(au43形式) |
|
变换文件格式 |
wave形式、ORF格式、CSV格式 |
|
采用操作系统OS |
Windows XP |
|
CPU |
Core 2 Duo 2GHz以上 |
|
内存 |
512MB以上 |
