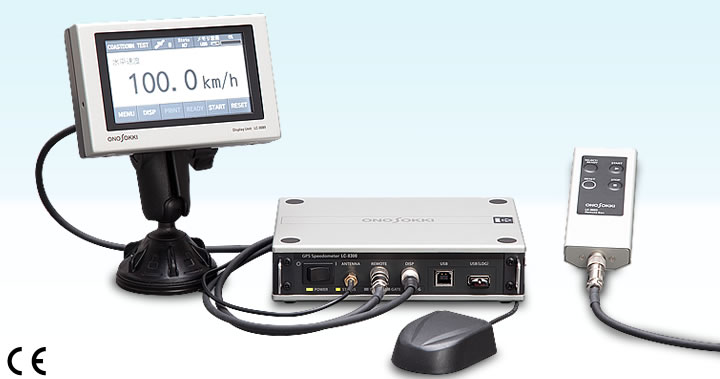

LC-8300小型高灵敏度GPS速度仪

测量精度

水平速度

测量范围/精度

0.1 ～ 500.0 km/h／±0.2 km/h以内
(水平速度30 km/h以上，扑捉卫星信号7个以上时)

水平距离

精度

±0.2 %
（直行距离300 m，水平速度30 km/h以上，扑捉卫星信号7个以上时）

标准测量项目

水平速度(km/h)，水平距离(m)，时间(s)，UTC时刻，卫星数，HDOP（水平精度低下率），行进方位( °)，北方向速度(km/h)，东方向速度(km/h)，北方向距离(m)，东方向距离(m)，行进距离(m)，纬度(dms)，经度(dms)，标高(m)。

选配测量项目

横距离(m)，垂直速度(km/h)，垂直距离(m)，VDOP（垂直精度低下率），侧移量(m)，偏航角( °)，螺旋角( °)，横摇角( °)，XYZ加速度(m/s2)，XYZ角速度( °/ s)，坡度(%)。

更新（输出）频率

100 Hz

一般规格

本机

使用电源/消耗功率

DC 9 ～ 28 V （非独立绝缘），AC　100～ 240 V（选配 AC交流适配器）/　最大12 VA (DC电源输入，使用外部设备时)

使用/保存温度

　0 ～ 50 ℃　／　-10 ～ 60 ℃
（湿度20～80 %RH，不结露）

外形尺寸/重量

约170×120×40 mm（不含突起部分）
约0.75 kg

显示器

外形尺寸/重量

约150×100×100 mm（不含突起部分）
约0.5 kg

遥控器

外形尺寸/重量

约120×50×20 mm（不含突起部分）
约0.08 kg

卫星天线

外形尺寸/重量

约66×50×22 mm（卫星天线部分）
约0.1 kg

防护等级

IP67

输出

速度模拟信号输出

电压范围

0～10 V
（SI单位：0～10 V/0～500.0 km/h，mile单位：0～10 V/0～250.0 mile/h）

负载阻抗

10 kΩ 以上

距离脉冲信号输出

分辨率

SI单位时：10, 5, 1 mm/pulse中选择
mile单位时：16.0934, 8.0467, 1.6093 mm/pulse中选择

输出延迟

10 ms 以内

输出信号

矩形波脉冲 Hi 5 V±0.5 V ，Lo 0.5 V以下

DUTY

50 % ±10 %

负载阻抗

10 kΩ 以上

备注

通过本机侧面HORIZONTAL SPEED接口设定选择模拟电压或脉冲输出

输入

模拟信号输入

通道数

4

A/D转换器位数

16

电压范围

±20 V

截止频率

50 Hz

其他

通过外部电压信号的触发功能。
通道1为测量开始触发。
通道2为测量停止触发。

脉冲输入

通道数

1

输入耦合

AC或DC

功能

脉冲计数/频率/ DUTY

输入波形

AC时正弦波，DC时矩形波

备注

通过本机侧面AUX接口，使用选配信号电缆输入

CAN

共通

波特率

125 kbps，250 kbps，500 kbps，1000 kbps

标准

支持Ver.2.0 B

输入

输入接口

2（接口A，接口B）

数据

32通道输入/1接口（最大64通道）

其他

接口B侧，可选择设定为CAN的输入

输出^※1

输出更新周期

OFF/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz/100 Hz

标准输出项目

水平速度(km/h)，速度单位，水平距离(m)，UTC时刻，卫星数，HDOP（水平精度低下率），行进方位( °)，纬度(dms)，经度(dms)，标高(m)，开始 / 停止 / 清触发，阈门状态，内部状态，精度状态。

选配输出项目

垂直速度(km/h)，垂直距离(m)，VDOP（垂直精度低下率），侧移量(m)，偏航角( °)，螺旋角( °)，横摇角( °)，XYZ加速度(m/s2)，XYZ角速度( °/ s)，坡度(%)。

其他

CAN输出功能有效时，B接口不能用于CAN信号输入。

备注

通过本机侧面AUX接口，使用选配信号电缆输入

其他功能

蜂鸣器，外部信号触发，通用传感器用DC12 V输出，设定条件存储器，使用选配打印机输出数据，传送保存数据。

试验功能

本机对应标准试验功能

普通测量，区间测量

本机对应选配试验功能

起动加速试验，行驶加速试验， 制动试验（MFDD），制动试验（ABS）， 制动试验（制动稳定性），滑行试验。

电脑对应标准试验功能^※2

基本功能（本机的条件设定，电脑上测量结果状态表示，传送数据至OS-2000系列时间序列数据分析软件）

电脑对应选配试验功能^※2

加减速试验软件，燃料消费试验软件， 行驶轨迹表示软件。

附属品

触摸式显示器（带信号电缆3.0 m）×1
遥控器（带信号电缆2.0 m）×1
GPS/GLONASS卫星天线×1
连点烟器电源电缆（3.0 m）×1
信号电缆（插头 ⇔ BNC 2.0 m）×2
连接电脑用USB信号电缆（1.5 m）×1
CAN用分配电缆（0.35 m）×1
U盘存储器×1
附属软件光盘×1
使用说明书×1
携带箱×1
显示器用设置用具×1
显示器设置用底板×1

选配件

＜本机＞
电源电缆（接电瓶用）【LC-0082】
km/mile单位切换功能【LC-0824】
IMU数据输出功能（带有小型IMU【LC-0087】）【LC-0825】
本机垂直方向测量功能【LC-0826】
本机加速试验功能【LC-0827】
本机制动试验功能【LC-0828】
本机滑行试验功能【LC-0829】
CAN数据输出功能【LC-0854】
CAN用信号电缆(2.0m)【LC-0861】
CAN-OBD2信号电缆【LC-0863】
带式开关【LC-0864】
数字式打印机【DPU-414】
打印机用交流电源适配器【PW-C0725-W1-U】
打印机用热敏纸【CX-050B】
本机用交流电源适配器【PS-P20018A】
交流电源适配器电源电缆【VM1072-VM1700(日本用)，日本以外用】
＜电脑＞
加减速试验软件【LC-0831】 燃料消费试验软件【LC-0832】 行驶轨迹表示软件【LC-0833】
