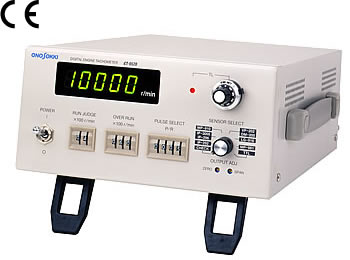

CT-6520B万能发动机转速表

CT-6520B万能发动机转速表 ：

特点

对转速很低的脉冲信号，也能直接读出其 r/min 的值

采用大型 LED 显示

数字输出、模拟输出和脉冲输出为标准配置

采用交直两用电源

• 简要规格

  配套传感器	IP-292, IP-296, IP-3000A, IP-3100, VP-202 / 1220, OM-1500 / 1200, MP-9100, MP-981, LG-916 / 9200, 、带TTL电平输出的传感器
  测量范围	400 ～ 20,000 r/min
  输入脉冲频率选择	0.5～199.5 P/R: 根据传感不同，频率间隔可从0.5 P/R 档起任意选择
  显示方式	5位LED显示(绿色)(但显示值最大不超过20,000 r/min)
  测量时间	1 秒
  显示精度	±0.02 ％ / F.S.、F.S.±1计数以内(400～20,000 r/min)
  输入端子	BNC 插座及 R03-PB6M 接插件
  脉冲输出	1 P/R、60 P/R(与输入信号不同步)，以及输入信号的整形波输出(BNC插座、TTL电平)
  数字输出	5位 BCD 码输出、TTL电平 (适配接插件57-30500)
  模拟输出	电压输出：0～10 V / 0～20,000 r/min，负载阻抗大于 1 kΩ(标准配置)  电流输出：0～20 mA / 0～20,000 r/min，负载阻抗小于 100 Ω(选购件，需改造)  (注)电压输出或电流输出，只能两者选一，不能同时兼得。 (适配接插件BNC)
  输出控制触点	发动机启动：1～99 × 100 r/min 发动机过速：1～199 × 100 r/min 判别时间间隔：每隔100 ms判断一次 ＜转移触点＞ 触点容量：AC 240 V / 2 A、DC 30 V/2 A，阻抗负载
  传感器用电源	DC 12 V ± 0.6 V(100 mA)
  重 量	约 3 kg
  使用温度范围	0 ～ ＋40℃
  使用电源	AC 100 V ～ 240 V ± 10％ 50/60 Hz 30 W、DC 11 ～ 15 V　25 W
  附属品	AC交流电源电缆 1（1.9 m）  DC直流电源电缆 1（3.5 m）  保险丝 AC交流用/DC直流用各1  使用说明书 1
  选配件	CT-0020 安装夹具
