FFT分析比较仪CF-4700
-
- FFT分析比较仪CF-4700
- ONOSOKKI小野测器
- CF-4700
- 日本
- 现货
FFT分析比较仪CF-4700：
特长
4个比较功能进行合否判定
区域比较功能 根据设定判定区域内信号频谱的特定成分值进行合否判定
谱型比较功能 由波形的形状进行合否判定(选购件)
转速跟踪功能 根据被测物的运转中转速变化的状态下, 由特定次数的变化进行合否判定(选购件)
变动成分检测功能 通过测量颤振等起因的周期变动噪声及振动的变动量，进行合否判定(选购件)
便于方便使用的各种功能
由良品/不良品的频率特性差异设定判定范围
对应TEDS(对应Ver. 0.9、Ver. 1.0的加速度传感器及传声器)
定电流驱动型（CCLD）传感器使用时自动地检测电缆断线及接续不良
测定条件及测定数据保存USB
配套程序控制器使用备有综合和个别判定结果的开路集极输出功能。
以及根据输入I/O命令对本体进行控制的功能。
配有后备电源可避免由于电源中断造成数据丢失(选购件)

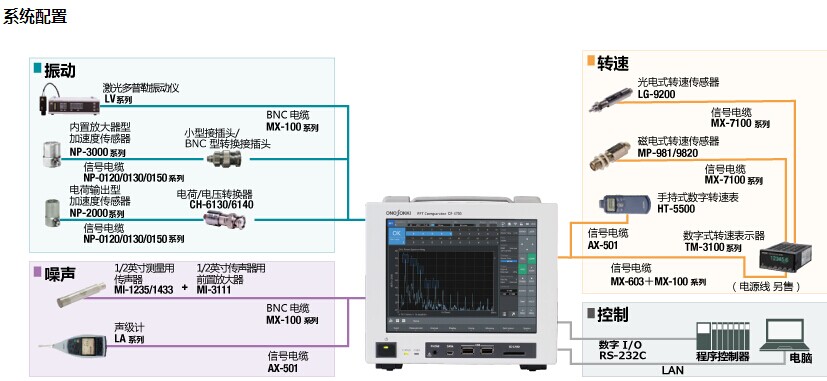

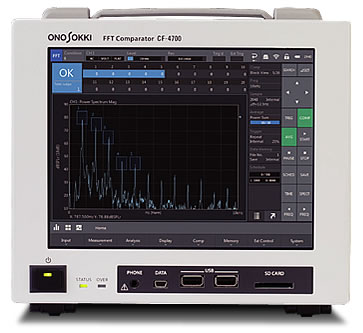

.jpg)
规格简介
入力部
|
通用输入 |
|
|
输入通道数 |
1通道 |
|
接口类型 |
BNC (C02型) |
|
输入方式 |
单端接地绝缘方式 |
|
输入阻抗 |
1 MΩ ± 0.5 %、小于 100 pF |
|
信号耦合 |
DC或AC (0.5 Hz时为 -3 dB ± 0.3 dB) |
|
传感器用电流(CCLD) |
|
|
TEDS功能 |
对应IEEE 1451.4Ver.0.9、Ver. 1.0的加速度传感器、传声器 |
|
最大输入电压 |
30 Vrms (42.4 Vpeak) |
|
绝对最大输入电压值 |
AC 70 Vrms 1分钟 (50 Hz) |
|
输入电压量程 |
1 Vrms、31.62 Vrms |
|
残留直流偏置 |
-60 dB 满刻度以下 (自动调零ON， DC耦合时) |
|
振幅平坦度 |
±0.1 dB以内 |
|
谐波失真 |
-90 dB以下 (标准，选配滤波器关闭时) |
|
刻度 |
±0.1 dB以内 (1 kHz时) |
|
混叠 |
-90 dB以下 |
|
振幅线性度 |
±0.0015 %以内 (满量程时) |
|
输入电平显示 |
信号过超时，红色LED点亮 (大于额定F.S.的95 %) |
|
动态量程范围 |
110 dB以上 (800线、矩形窗、100次合计平均) |
|
A/D转换 |
24 bit⊿∑型 |
|
外部触发输入 |
|
|
接口类型 |
BNC (C02型) |
|
输入电压范围 |
±12 V |
|
输入阻抗 |
100 kΩ |
|
信号耦合 |
DC或AC |
|
输入频率范围 |
0～300 kHz |
|
外部采样输入 |
|
|
接口类型 |
BNC (C02型) |
|
输入电压范围 |
±12 V |
|
输入阻抗 |
100 kΩ |
|
信号耦合 |
DC或AC |
|
输入频率范围 |
0～300 kHz (不可直接采样) |
|
模拟滤波器 |
|
|
高通滤波器 (HPF) |
截断频率(固定)1,3,10 Hz (-18 dB/oct) |
|
10 Hz符合振动烈度测量相关标准 (3次巴特沃斯过滤器、ISO 2954) |
|
|
低通滤波器 (LPF) |
截断频率(固定)1 k, 10 kHz(-18 dB/oct) |
|
1 Hz符合振动烈度测量相关标准 (3次巴特沃斯过滤器、ISO 2954) |
|
|
数字滤波器 |
|
|
频率加权滤波器 |
A特性频域加权、C特性频域加权 |
注）使用其它公司的可对应TEDS功能的传感器时，根据传感器内部TEDS芯片的不同，有可能不能读取相应TEDS信息。
1．选择采用其它公司的可对应TEDS功能的传感器时，请与TEDS功能传感器的制造商或代理商确认适用范围。
2．如已有TEDS功能的传感器并希望与我司测试仪器配套使用时，希望在我司测试仪器样机上进行动作确认。（请与我司的销售部门联系）
|
显示屏尺寸 |
8.4英寸 |
|
|
分频率 |
800 x 600 *1 |
|
|
显示方式 |
TFT彩色液晶(电阻型触屏功能) |
|
|
辉度 |
明/暗 |
|
|
背光照明 |
LED |
|
*1 T本机使用的FFT彩色液晶显示是运用高度复杂技术生产制造的产品，部分产品有可能存在个别画素状态异常的现象(有效画素点阵比率99.999%以上)，或根据视角与温度的变化早视觉上产生色彩与亮度波动现象，以上现象不属于故障范围，不能交换或退货，请谅解。
分析处理部分
|
频率分析量程 |
1 Hz～40 kHz |
|
采样点数/分析点数 |
256/100, 512/200, 1024/400, 2048/800, 4096/1600, 8192/3200, 16384/6400 |
|
实时分析 |
40 kHz (16384点以下、内部采样时) |
|
重叠处理 |
MAX、75 %、66.7 %、50 %、25 %、0 %、任意设定 |
|
窗口函数 |
矩形、汉宁、平顶 |
|
时域波形处理功能 |
1阶/2阶微分、1重/2重积分 绝对值变换、DC去除、趋势去除、平滑功能 |
|
FFT运算 |
32位浮动小数点(IEEE单精度格式) |
|
触发功能 |
|
|
触发信号检出电平 |
-99～99 (电压量程的%) 初期设定为 25 % |
|
迟滞电平 |
0～99 (电压量程的%) 初期设定为2 % |
|
触发位置 |
±8191 |
|
触发模式 |
自启动/反复/单次/起始 |
|
检测沿 |
+、-、± |
|
触发信号源 |
CH1 或 外部触发信号 |
|
平均化功能 |
|
|
平均化设定次数 |
1～65535次 |
|
平均化设定时间 |
0.1～999.9秒、单位0.1秒 |
|
时域 |
加法平均、指数平均 |
|
频域 |
加法平均、指数平均、峰值保持、MaxOA |
|
幅域 |
加法平均 |
|
平均化控制功能 |
A/D过超取消 |
|
处理函数 |
|
|
时域 |
时间轴波形 |
|
频域 |
功率谱, 傅立叶谱, 倍频程(1/1, 1/N) |
|
幅域 |
振幅概率密度, 振幅概率分布函数 |
比较功能
|
判定模式 |
连续模式、单发模式 |
|
判定结果输出 |
可输出综合判定结果及指定的最多5个区域的个别判定结果 |
|
数据自动保存功能 |
判定NG数据保存或全部数据保存 |
|
定时功能 |
开始延迟时间指定、判定实行时间指定 0～255秒、1秒单位 |
|
区域比较部分 |
|
|
适用波形 |
功率谱、倍频程分析(1/1, 1/3)（由FFT功率谱合成）、阶次分析功率谱 |
|
最大比较区域数 |
20 |
|
判定方式 |
振幅值，最大峰值，最大值，内部最大值，区域频谱总功率，区域内波形面积比率 每个区域可分别指定判定方法 |
|
综合判定结果选择方法 |
指定各区域的判定结果的[AND]逻辑或[OR]逻辑 |
|
谱型比较功能 (CF-0472 选配件) |
|
|
对象波形 |
时间波形、功率谱、倍频程分析(1/1, 1/3)（由FFT功率谱合成）、 |
|
设定基准线数 |
最大20个 |
|
判定方法 |
范围判定、基准判定 |
存储功能
|
记录装置 |
本机内部存储器、U盘或SD存储卡 |
|
画面表示数据保存形式 |
最大9990个 DAT,TXT,BMP,TRC可同时记录保存(TXT,BMP,TRC可选择) |
|
设定条件保存 |
设定条件可保存50组 |
数据接口
|
USB(A型) |
|
|
接口数 |
2 |
|
USB(B型) |
|
|
接口数 |
1 |
|
SD存储卡 |
|
|
接口数 |
1 |
|
LAN |
|
|
接口数 |
1 |
|
RS-232C |
|
|
接口数 |
1 |
数据I/O
|
输入 (Input) |
|
|
输入数 |
9点，共用1个COM端子 (各个信号绝缘，绝缘耐压42.4 Vpeak) |
|
符合连接器 |
FK-MC 0,5/10-ST-2,5 |
|
输出功能 |
由于分配命令控制(最大9种) |
|
输出 (Status Output) |
|
|
输出数 |
独立4点(各个信号绝缘，绝缘耐压42.4 Vpeak) |
|
符合连接器 |
FK-MC 0,5/8-ST-2,5 |
|
输出功能 |
BUSY、OK、NG、ERR |
|
输出 (Comp Output) |
|
|
输出数 |
5点+共用1个COM端子 |
|
符合连接器 |
FK-MC 0,5/6-ST-2,5 |
|
输出功能 |
个别判定输出(任意5个) |
一般
|
电源 |
DC 16 V 3.3 A |
|
AC电源适配器（别售） |
电源定格 : AC 100-240 V 50/60 Hz |
|
使用温度范围 |
0～40 ℃ (湿度 20～80 %RH、不结露) |
|
保存温度范围 |
-10～+50 ℃、(湿度 20～80 %RH、不结露) |
|
外形尺寸 |
220(W) x 185(H) x 220(D) mm (不包含手柄，支架等突出部分) |
|
质量 |
未装选配件时 约2.8 kg |
|
本机冷却 |
自然空气冷却 (不带风扇) |
|
CE标识 |
对应 |
|
抗振动 |
9.8 m/s2 (频率 10～150 Hz、XYZ各方向) |
|
抗冲击 |
400 m/s2 (作用时间11 ms) |
|
附属品 |
• AC电源适配器 x 1 (PS-P20018A + 电源电缆) |
