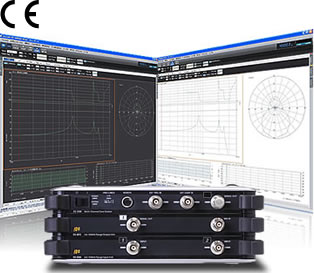

DS-3000伺服分析仪

信号输入

测量通道数

2通道或4通道
 100 kHz输入处理单元使用
 分析量程: 2通道100 kHz,4通道50 kHz
 各通道间绝缘独立
40 kHz输入处理单元使用
 分析量程: 4通道40 kHz
 各通道间非绝缘独立

测量通道数

2通道或4通道
各通道间绝缘独立（100 kHz处理单元）

信号耦合

AC / DC
带有耦合自动切换功能

端子

BNC（电压输入 / CCLD）

自动调整电压量程

各通道可分别根据实际电压信号的状态自动调整最适电压量程

通道间精度

±0.05 dB以内，±0.3 deg以内 （ 0 ～ 20 kHz）
±0.1 dB以内，±0.7 deg以内 （20 k ～ 100 kHz）

动态量程

140 dB(FRA方式）
90 dB(FFT方式，100 kHz单元）
110 dB(FFT方式， 40 kHz单元）

信号输出

通道数

1通道
100 kHz输入处理单元使用
 与其它通道绝缘独立
40 kHz输入处理单元使用
 与其它通道非绝缘独立

信号类型

正弦波，正弦波扫频（对数/线性），扫频正弦波，随机信号，近似随机信号，脉冲信号

输出电压

偏置电压与振幅合计，最大±10 V (Peak)，最小±10 mV以下

偏置电压

测量停止状态时，也处于输出模式

振幅变化

上升与下降的变化时间（1 ms ～ 10 s)

测量联动延迟时间

可设定信号输出后到测量开始的时间（1 ms ～ 10 s）

输出阻抗

可设定50 Ω或0 Ω

测量模式（FRA方法）

测量频率范围

10 mHz ～ 100 kHz

对数尺标扫频的频率分辨率

10, 20, 40, 50, 80, 100, 120, 160, 200, 250, 300, 320, 400, 500线／decade（底数10）

线性尺标扫频的频率分辨率

100, 200, 400, 500, 800, 1000, 2000, 2500, 4000, 5000线／全频域

平均次数

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 180, 200与任意设定

频率范围的分割

测量分析频率量程可最大分割成10个频率段，各频率段的平均次数以及信号输出值可分别设定

分辨率自动调整功能

以底数10为基础的各频率段分别自动进行最优调整

测量模式（FFT方法）

FFT分析线数

512, 1024, 2048, 4096, 8192, 16384, (32768, 65536)线;
※( )括号内仅对应使用随机信号时

单量程测量频率量程

100 k, 50 k, 25 k, 20 k, 10 k, 5 k, 4 k, 2.5 k, 2 k, 1 k, 500, 400, 200, 160, 100, 80, 50 Hz

双量程测量频率量程

高频频率量程：与单量程测量频率量程相同
低频频率量程：高频频率量程的1／5, 1／10, 1／20, 1／50, 1／100

平均次数

2, 5, 10, 40, 50, 60, 80, 100, 120, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1500, 1800, 2000

频率分辨率提升功能

设定的测量分析量程的频率分辨率的基础上，再次进行利用频率分辨率提高20倍的正弦波信号的高精度，高分辨率的频率响应函数的测量

计算功能

频域微积分（1阶微分，2阶微分，1重积分，2重积分） 四则运算

表示

频率响应函数表示形式

CoQuad图（横轴：频率 / 纵轴：实部与虚部）

伯特图（横轴：频率/ 纵轴：增益与相位）

纳奎斯特图（横轴：实部 / 纵轴：虚部） （振幅表示可使用对数尺标）

尼克鲁斯图（横轴：相位/ 纵轴：增益）

Cole-Cole Plot图

表示模式

FRF模式（3画面）
1） FRF（增益，相位），COH（可选择表示或非表示）
2） 纳奎斯特图，CoQuad图，尼克鲁斯图，功率谱（通道1，2重叠表示）其中之一
3） 时间波形，瞬时功率谱 （可指定通道或重叠表示）

数据表模式（2画面）
1） 测量条件
2） 测量结果数据，包括序号 / 频率 / 增益 / 相位 / COH / 实部 / 虚部 / 功率谱1 / 功率谱2 / 平均次数

峰值数据表模式（2或3画面） 由FRF的伯特图使用3种方式生成数据表
1） 增益的峰值（自动检索）
2） 任意指定点
3） 宽裕增益与宽裕相位（自动检索）

存储模式
1） 目前状态下的FRF数据
2） 保存的波形数据列表
3） 通过2）的列表中选出的数据的重叠表示（最大20组数据）

计算结果模式（4画面）
1） 目前状态下的FRF数据
2） 保存的FRF数据
3） 使用1）以及2）进行四则计算，微分积分后的结果，或开环，闭环变换后的结果
4） 将3）的结果，通过纳奎斯特图，尼克鲁斯图进行表示

其他表示功能

相位开放表示 光标间数据差值表示
