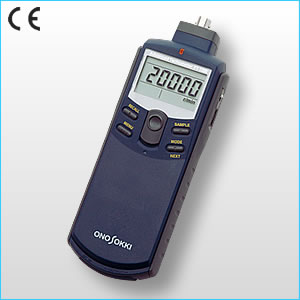

FT-7200 转速表
-
- FT-7200 转速表
- ONOSOKKI小野测器
- FT-7200
- 日本
- 现货
FT-7200高性能FFT式手持转速表是一种小型，使用方便，高性能的手持式数字转速表。电机及各种旋转机械等发生的噪声或振动及磁场的变化等信号，FT-7200通过FFT(高速傅立叶变换)的运算，测量出其转速。对于声级计或振动传感器来的复杂信号，也能提取相当于转速的频率成分，运算显示转速。
对于装在设备中的电机等，旋转轴并不外露的机械，传统的测量方法很难对应的测量，使用FT-7200通过噪声或振动就很容易进行测量。不必在测定对象上粘贴反射标记膜片，或对旋转轴作额外的加工。而且，可以对应电机转速的上升/下降等过程中转速急剧变化时或发动机转速急加减速时等转速的追踪运算、显示。FT-7200使用电池工作，手持式便于携带，现场使用很方便。
根据使用目的和需要与FT-7200配套组合使用的信号传感器(需另外购买)品种丰富对应面广，有多种选择。噪声信号用有传声器与前置放大器组合，声级计。振动信号用有加速度传感器和发动机振动传感器。磁场信号用有磁力线传感器。发动机的点火信号用有点火脉冲传感器。另外，还提供有通过车辆电源插口(PowerOutlet)，取得由于发动机的点火产生的车载电源电压噪声信号的点烟器传感器(FT-801)
特长
-
采用FFT运算方式的小型手持式转速表
-
可以从5种测量模式中选择***合适的算法
-
配有对应转速的上升/下降等过程中转速急剧变化时或急加减速时等转速测量的追踪运算算法
-
即使旋转轴装在设备内部，也可由声音及振动信号来检测转速，并运算显示
-
可以对小型(微型)电机的很细微的旋转轴或风扇的叶片之转速，非接触地进行测量
-
提供多种系列的传感器，可用于各种各样的转速测量
-
带有模拟信号输出功能，平均化处理功能
-
具有背光的液晶显示器(LCD)、用大型数字显示
-
● ５ 種類の計測モードから最適アルゴリズムを選択可能
● 立ち上がり／立ち下がり等の急激な回転速度変化や加減速に対応可能な追従計測アルゴリズム搭載
● 回転軸が隠れていても、音や振動から回転速度を演算表示
● 小型（マイクロ）モータの細い回転軸やファンの羽の回転も非接触で測定可能
● 様々な回転測定用途をカバーする多彩なセンサをラインアップ
● アナログ出力機能、平均化処理機能付き
● バックライト付きＬＣＤ、大型数値表示
| FT-7200 | |||||||||||||||||||
| 計測部 | |||||||||||||||||||
| 被測定体 | DC モータ、コンプレッサ、エンジンまたは一般回転体 | ||||||||||||||||||
| 演算方式 | FFT 演算方式 | ||||||||||||||||||
| 測定時間 | 250 ms 以内 | ||||||||||||||||||
| 入力周波数範囲 |
ただし、1 P/R の場合 |
||||||||||||||||||
| 測定単位 | r/min（回転速度） | ||||||||||||||||||
| 測定精度 |
±2 × 回転速度分解能（r/min）± 1カウント ※回転速度の精度は周波数レンジに依存 |
||||||||||||||||||
| 最小回転速度分解能 |
周波数レンジ（Hz）÷ 6400 × 60 ÷設定パルス数（P/R） ※回転速度が加速・減速していると時は分解能は粗くなります。 |
||||||||||||||||||
| フィルタ機能 | 選択された周波数レンジの範囲の中で、測定したい周波数範囲（回転速度）を限定 | ||||||||||||||||||
| 平均化処理 | 移動平均処理 平均回数：OFF、2、4、8、16 |
||||||||||||||||||
| センサアンプ感度調整ボリューム | センサアンプ感度を本体右側のロータリ式ボリュームにて調節可能 | ||||||||||||||||||
| 検出部 | |||||||||||||||||||
| 適合センサ |
※エンジン及び測定対象物のタイプによっては正常に検出が出来ない場合があります。 |
||||||||||||||||||
| 電圧レベル | 5 V：Max ± 5 V 0.5 V：Max ± 0.5 V 0.05 V：Max ± 0.05 V |
||||||||||||||||||
| 入力結合 | AC 結合 | ||||||||||||||||||
| NPセンサ用電源 | 定電流電源（2.4 ± 0.5 mA） | ||||||||||||||||||
| 表示部 | |||||||||||||||||||
| 表示桁数 | 5 桁 | ||||||||||||||||||
| 文字高さ | 10.2 mm | ||||||||||||||||||
| 表示器 | LCD 7 セグメント、バックライト付 | ||||||||||||||||||
| 表示更新時間 | 0.5 ± 0.2 秒 | ||||||||||||||||||
| 表示分解能 | 1 r/min | ||||||||||||||||||
| 測定モード部 | |||||||||||||||||||
| CNS（Constant） |
|
||||||||||||||||||
| ACT（Active） |
|
||||||||||||||||||
| アナログ出力部 | |||||||||||||||||||
| 【REVO】アナログ出力 |
|
||||||||||||||||||
| 【SIG】モニター用アナログ出力 |
|
||||||||||||||||||
| パルス出力部 | |||||||||||||||||||
| 信号内容 | FFT処理で抽出したパワースペクトルの周波数パルス | ||||||||||||||||||
| 出力電圧 | Lo:1 V以下、Hi：4.5 V 以上（無負荷時） | ||||||||||||||||||
| 出力更新時間 | 定常回転モード（Constant）：500 ms 以内 回転加減速モード（Active）：250 ms 以内 |
||||||||||||||||||
| 負荷抵抗 | 100 kΩ 以上 | ||||||||||||||||||
| 出力コネクタ | 超ミニジャック（φ2.5／REVO出力と共用） | ||||||||||||||||||
| 一般仕様 | |||||||||||||||||||
| 電源 | 単4形乾電池 4本、もしくは PB-7090 専用ACアダプタ（オプション） | ||||||||||||||||||
| 連続使用時間 |
約 6 時間（バックライト OFF 時） |
||||||||||||||||||
