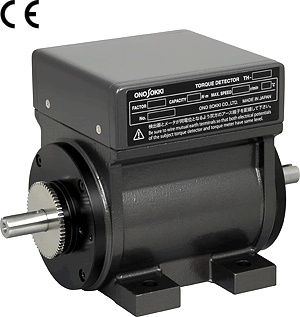

TH-2000相位差式扭矩传感器
-
- TH-2000相位差式扭矩传感器
- ONOSOKKI小野测器
- TH-2000
- 日本
- 现货
TH-2000系列扭矩传感器为最大转速范围20000 r/min的高速型，特别适合于电动汽车，混合动力汽车用，以及离心力分离器用高速电机的高转速扭矩性能评价测试。
产品详细介绍
TH-2000相位差式扭矩传感器
特长:
高精度：±0.1 %/全量程
可用于最高20,000 r/min的高转速扭矩性能评价测试(TH-2000系列)
长寿命：非接触的磁场相位差方式，旋转部与测量部没有磨耗。
抗噪性能优异：测量部的信号输出，采用抗噪方式。
不需要进行旋转方向(CW/CCW)的设定
CE符合，FCC对应(CE：EN61010-1: 2010 (3rd)、EN61326-1 FCC：Part 15B)
TH-2000系列
| 型 号 | 扭矩容量 | 转速测量范围 | 转动惯量 | 抗扭刚度 |
|---|---|---|---|---|
|
TH- |
N･m | r/min | kgm2 | N･m/rad |
| 2204 | 2 | 0 ～ 20000 | 6.95 × 10－5 | 1.67 × 102 |
| 2504 | 5 | 0 ～ 20000 | 6.95 × 10－5 | 4.12 × 102 |
| 2105 | 10 | 0 ～ 20000 | 7.70 × 10－5 | 7.75 × 102 |
| 2205 | 20 | 0 ～ 20000 | 7.70 × 10－5 | 1.57 × 103 |
|
1 N･m ＝ 0.1019716 kgfm |
| 综合精度 | ±0.1 %(1秒平均表示，静态校准) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 过负载测量范围 | 全量程的180 % | ||||||||||||||||
| 破坏过负载范围 | 全量程的400 % | ||||||||||||||||
| 温度影响 | 0.02 ％/全量程/℃ | ||||||||||||||||
| 零点的温度影响 | 0.02 ％/全量程/℃ | ||||||||||||||||
| 适配转速传感器 | MP-981/MP-9820(选购件) | ||||||||||||||||
| 使用温度范围 | 0 ～ ＋40 ℃ | ||||||||||||||||
| 保存温度范围 | －10 ℃ ～ ＋55 ℃ | ||||||||||||||||
| 使用湿度 | 95 %以下(不结露) | ||||||||||||||||
| 耐振性能 | 50 m/s2 以内 | ||||||||||||||||
| 转速测量用齿轮 | 标准配件(60 P/R) | ||||||||||||||||
| 电源 | 由TS-2800扭矩表示器提供 | ||||||||||||||||
| 附属品 | 使用说明书，试验成绩书 | ||||||||||||||||
|
选配件 |
・扭矩信号电缆(TH系列电缆)
・MP-981 磁电式转速传感器
|
