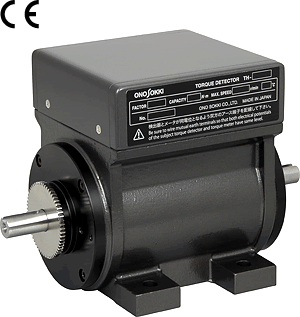

TH-3000系列相位差式微小扭矩传感器，具有高精度和优异的响应特性，适用于200 mN.m以下的微小扭矩测量。根据适用转速范围的不同，有标准转速型(TH-3000系列)和高转速型(TH-3000H系列)。
产品详细介绍
TH-3000系列微小扭矩传感器：
特长：
高速响应
可以测量最大5 kHz的扭矩变动。
高转速对应
高转速型TH-3000H系列的最大转速为 25000 r/min。最适合向高转速化发展的小型电机的性能测试。
高精度
测量精度为±0.2 ％/全量程。
耐超负荷构造
采用独自的耐超负荷构造，保护高灵敏度的检测部分。万一，施加3 Nm的扭矩也不会损坏。
抗噪性能优异
信号电缆，50 m为止，不需要进行匹配调试。测量部的信号输出，采用抗噪的线驱动方式。生产线上也能方便使用。
与MD系列相同的装配尺寸
由于装配尺寸相同可简单更新替代MD系列微小扭矩传感器。能够使用联轴器，并且轴端较长便于使用。
耐久性能优异
应用例:
小型电机的扭矩特性测试(T-N特性，扭矩变动，齿槽效应扭矩，牵入扭矩、牵出扭矩等)
实际工况转速时的扭矩变动测定
高精度电机效率测量
办公设备，照相机等内部精密电机，滚杠，各驱动部的稳态，变动扭矩测量

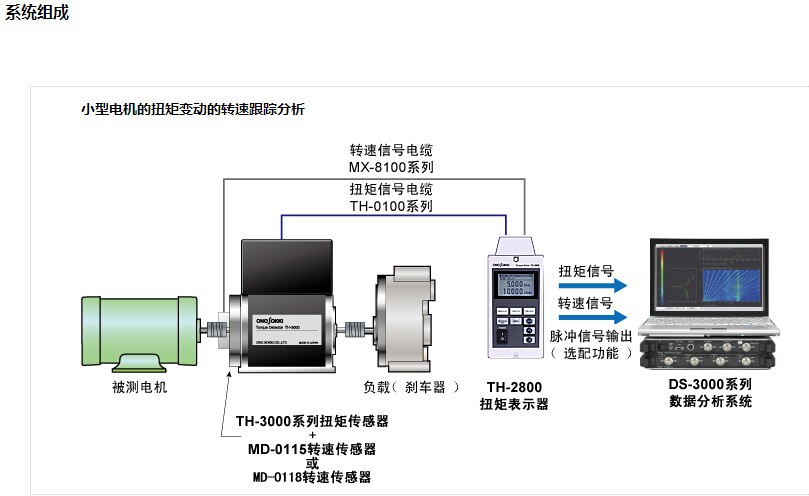

.jpg)
简要规格：
| 型号 | TH-3502/3502H | TH-3103/3103H | TH-3203/3203H | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定扭矩 | 50 mN·m | 100 mN·m | 200 mN·m | ||||||||||||||||
| 临界扭矩(*4) | 额定扭矩的180 ％ | ||||||||||||||||||
| 破坏扭矩 (*5) | 3 N•m 以上 | ||||||||||||||||||
| 直线性 (1秒平均，静态校准) |
±0.2 ％/F.S. | ||||||||||||||||||
| 零点的温度影响 | ±0.02 ％/F.S./℃ | ||||||||||||||||||
| 灵敏度的温度影响 | ±0.02 ％/F.S./℃ | ||||||||||||||||||
| 转速范围 | TH-3000系列：0 ～ 15,000 r/min TH-3000H系列：0 ～ 25,000 r/min |
||||||||||||||||||
| 适配转速传感器(选配件) | MD-0115(脉冲数：120 P/R，输出信号：矩形波0/5 V) | ||||||||||||||||||
| 输出信号形式 | 相位差矩形波信号，线驱动输出 | ||||||||||||||||||
| 转动惯量 | 2.37 × 10-6 kgm2 | ||||||||||||||||||
| 抗扭刚度 | 2.06 N·m/rad | 4.12 N·m/rad | 7.63 N·m/rad | ||||||||||||||||
| 外观尺寸(本体) | 80(W) × 90(D) × 110(H) mm | ||||||||||||||||||
| 外观尺寸(轴) | 轴长：110 mm 轴径：φ5 | ||||||||||||||||||
| 重量 | 0.83 kg | 0.83 kg | 0.83 kg | ||||||||||||||||
| 使用温度/湿度范围 | 0 ～ +40 ℃、95 %RH以下(不结露) | ||||||||||||||||||
| 保存温度范围 | -20 ～ +60 ℃ | ||||||||||||||||||
| 电源 | 由扭矩表示器提供 | ||||||||||||||||||
| CE标识 | 符合EMC标准 | ||||||||||||||||||
| 附属品 | 使用说明书，试验成绩书 | ||||||||||||||||||
| 扭矩表示器 | TS-2800 (*6) | ||||||||||||||||||
| 选配件 |
|
||||||||||||||||||
| 型号 | TH-3503/3503H | TH-3104/3104H | TH-3204/3204H | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定扭矩 | 0.5 N•m | 1 N•m | 2 N•m | ||||||||||||||||
| 临界（破坏）扭矩(*4，5) | 额定扭矩的400 ％ | ||||||||||||||||||
| 直线性 (1秒平均，静态校准) |
±0.2 ％/F.S. | ||||||||||||||||||
| 零点的温度影响 | ±0.02 ％/F.S./℃ | ||||||||||||||||||
| 灵敏度的温度影响 | ±0.02 ％/F.S./℃ | ||||||||||||||||||
| 转速范围 | TH-3000系列：0 ～ 15,000 r/min TH-3000H系列：0 ～ 25,000 r/min |
||||||||||||||||||
| 适配转速传感器(选配件) | MD-0115(脉冲数：120 P/R，输出信号：矩形波0/5 V) | ||||||||||||||||||
| 输出信号形式 | 相位差矩形波信号，线驱动输出 | ||||||||||||||||||
| 转动惯量 | 7 × 10-6 kgm2 | ||||||||||||||||||
| 抗扭刚度 | 31.4 N•m/rad | 61.8 N•m/rad | 127 N•m/rad | ||||||||||||||||
| 外观尺寸(本体) | 80(W) × 90(D) × 120(H) mm | ||||||||||||||||||
| 外观尺寸(轴) | 轴长：120 mm 轴径：φ8 | ||||||||||||||||||
| 重量 | 1.03 kg | 1.03 kg | 1.03 kg | ||||||||||||||||
| 使用温度/湿度范围 | 0 ～ +40 ℃、95 %RH以下(不结露) | ||||||||||||||||||
| 保存温度范围 | -20 ～ +60 ℃ | ||||||||||||||||||
| 电源 | 由扭矩表示器提供 | ||||||||||||||||||
| CE标识 | 符合EMC标准 | ||||||||||||||||||
| 附属品 | 使用说明书，试验成绩书 | ||||||||||||||||||
| 扭矩表示器 | TS-2800 (*6) | ||||||||||||||||||
| 选配件 |
|
||||||||||||||||||
