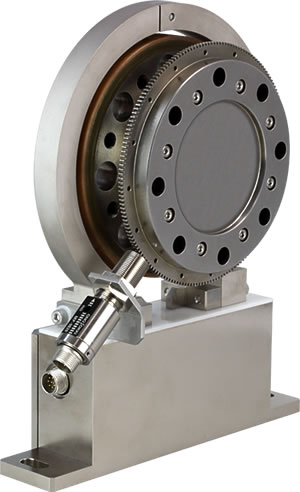

TQ-2506法兰型高刚性扭矩传感器
-
- TQ-2506法兰型高刚性扭矩传感器
- ONOSOKKI小野测器
- TQ-2506
- 日本
- 现货
TQ-2000系列扭矩传感器，最适合用于EV/HEV车辆驱动电机等高转速状态下的扭矩测试。
产品详细介绍
TQ-2506法兰型高刚性扭矩传感器：
特长：
与本公司原有产品相比，刚性提高约20倍，响应性也快很多
±0.05 %/F.S（频率输出）
来自旋转部的信号传递是非接触式的，所以设置，维修保养方便
TQ-2000系列最高使用转速可达25,000 r/min（选配功能）标配为：22,000 r/min
空间节省的薄型法兰
概要规格：
|
线性度(单体频率输出) |
±0.05 % |
|---|---|
| 线性度(TQ-5200配套输出) | ±0.1 % |
| 极限扭矩(与标定扭矩比) | 200 % |
| 破坏扭矩(与标定扭矩比) | 400 % |
| 平衡等级(ISO 1940) | G 2.5 |
| 信号输出方式 | 由行驱动器以差动脉冲输出(依据RS485) |
| 无负荷时输出(频率输出) | 10 kHz |
| 正标定负荷扭矩时输出(频率输出) | 15 kHz |
| 负标定负荷扭矩时输出(频率输出) | 5 kHz |
| 温度补偿范围 | +10 ℃ ～ ＋60 ℃ |
| 保存温度范围 | -20 ℃ ～ ＋70 ℃ |
| 温度每变化10 K时的影响 | ±0.1 % 以下(满量程) ±0.05 % 以下(零点) |
| 可配套使用的转速传感器(选购件) | 转速检测齿轮/MP-9820・MP-981或光栅板(360 P/R)方式 |
| 电源 | DC 18 ～ 30 V |
| 消耗功率 | 5 W 以下 |
