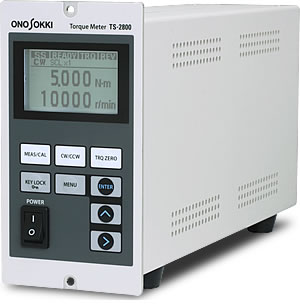

TS-2800扭矩计算表示器
-
- TS-2800扭矩计算表示器
- ONOSOKKI小野测器
- TS-2800
- 日本
- 现货
具有体积小，省空间，便于安装在各种仪器设备柜内等优点。
产品详细介绍
TS-2800扭矩计算表示器：
特长：
本公司的各种类型的相位差式扭矩传感器都可以连接配套使用
根据使用目的，可以选择适当的模拟输出信号的响应时间参数
便于扭矩变动的频谱分析，可使用低通滤波器（TH模式，选配功能）
扭矩的模拟电压信号的电压范围，可根据后续记录分析装置的输入电压范围进行调节
在进行扭矩变动的频谱分析时，可输出必要的转速脉冲信号（选配功能）
使用LCD显示器，易于观察，操作便利
简要规格
| 配套传感器 | 扭矩传感器 | 相位差式扭矩传感器（TH，MD，SS，DD，EZ，DSTP，DP各系列） | |
|---|---|---|---|
| 转速传感器 | 磁电式转速传感器（MP-981/9820），光电式转速传感器（MD-0100系列） 或扭矩传感器的转速输出信号SIG2（TH系列除外） |
||
| 表示 | 表示内容 | 测量值：扭矩值，转速值 状态表示：传感器形式，准备状态，扭矩信号输入，转速信号输入，测量模式，转动方向。 |
|
| 更新时间 | 测量值：1 s / 10 s / 外部，状态表示：0.5 s | ||
| 扭矩测量 | 表示位数 | TH系列：4/5位（带极性表示），TH系列以外：4位（带极性表示） | |
| 测量值单位 | mN·m、N·m、ｋN·m | ||
| 测量精度 | 与使用的扭矩传感器有关，请参考扭矩传感器介绍。 | ||
| 扭矩系数补偿范围 | 0.8000 ～ 1.2000 | ||
| N-0(*1)补偿 | CW/CCW 各方向 5点 | ||
| 其他 | 零点设定，模拟电压校准信号输出 | ||
| 模拟电压信号输出
|
带隔离放大器的电压输出（公共接地与转速检测共用） | ||
| 范围 | 0～±10 V／满量程 | ||
| 量程设定 | 可选择设定使用扭矩传感器的容量的 100 % / 66.7% / 50 % / 33.3 % / 25 % / 20 % | ||
| 响应性 | TH系列：500 ms/ 63 ms/ 16 ms/ 1.6 ms（标准配置） 0.8 ms/ 0.4 ms/ 0.16 ms (*2 选配功能 ) TH系列以外：500 ms/ 63 ms（标准配置） 63 ms/ 16 ms (*3选配功能，代替标配 ) |
||
| 低通滤波器 | 仅支持TH系列：50 Hz / 100 Hz / 500 Hz / 1 kHz / 5 kHz (*2 选配功能 ) | ||
| 输出精度 | ±0.1 %/满量程，或±0.2 %/满量程 (根据使用的传感器而定) | ||
| 转速测量 | 表示位数 | 5位（0 ～ 99,999 r/min ) | |
| 测量精度 | ±0.02 % / 满量程 ±1计数，每 1 秒的平均值 | ||
| 满量程的设定范围 | 200 ～ 100,000 r/min （可1 r/min单位设定） | ||
| 传感器 脉冲数设定范围 |
1 ～ 9999 P/R（可1 P/R单位设定） | ||
| 模拟电压信号输出 | 带隔离放大器的电压输出（公共接地与扭矩检测共用） | ||
| 范围 | 0 ～ 10 V / 满量程 | ||
| 响应性 | TH系列：0.16 ms，TH系列以外：63 ms | ||
| 输出精度 | ±0.1 % / 满量程 或±0.2 % / 满量程（使用扭矩传感器转速信号SIG2时） |
||
| 转速脉冲输出 (*4) | 输出由转速传感器输入的脉冲信号 | ||
| 输出电平 | Lo： +0.5 V以下，Hi： +5±0.5 V | ||
| 信号接口 | 外部控制 | 输入信号 | 正转，逆转，表示清除，输出清除，表示触发，BCD输出触发 |
| 输出信号 | 输出触发（信号更新同步），测量准备完成 | ||
| 输入形式 | 无电压触点或 TTL 电平 ( Lo:0～1.4 V以下，Hi:3～5.25 V) | ||
| 输出形式 | 无电压触点（半导体继电器） | ||
| 接插件 | FK-MC0,5/8-ST-2,5 （菲尼克斯电气制） | ||
| RS-232C功能 | 读取测量数据，零设定，N-0补偿设定，各功能的状态设定与读取 | ||
| 通讯速率 | 9600 bps | ||
| 配套电缆 | AX-5022 (2m) （选配件） | ||
| 其他 | 电源 | AC 100 ～ 240 V，50/60 Hz | |
| 使用温度范围 | 0 ～ +40 ℃ | ||
| 重量 | 约 2 kg | ||
