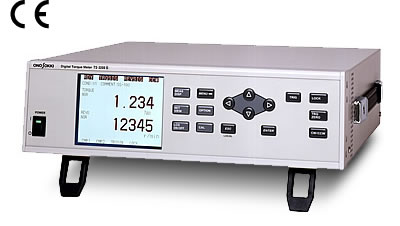

TS-3200A扭矩运算器
-
- TS-3200A扭矩运算器
- ONOSOKKI小野测器
- TS-3200A
- 日本
- 现货
TS-3200A 采用大型液晶显示器(ＬＣＤ)，并将设定显示与数据显示合为一体，使显示部分的格局更分明，一目瞭然，便于用户设定和读取数据。
产品详细介绍
ONOSOKKI小野测器TS-3200A扭矩运算器：
特长：
采用ＬＣＤ大型液晶显示，能同时读取多达7项测量数据。
设置简易，便于操作。
轻型小巧，体积比原机型缩小1/3、重量轻1/2(原机型：TS-3100B )。
配有丰富的通讯接口RS-232C、GPIB、 LAN等可供选择(选购件)。
可存储10组设置条件，便于与多个传感器的交替使用。
增设温度补偿功能，使测量精度更为提高。
能显示最大和最小值、峰-峰值、以及绝对值等。
规格简要
扭矩检测：
| ■ 输入部分 | |
|---|---|
|
放大器型式 |
绝缘型非对称直流防大 |
|
输入信号 |
相位差式扭矩传感器的输出信号(正弦波) |
|
输入阻抗 |
约2 kΩ (输入信号振幅不大于 2 Vpp 时) |
|
输入频率范围 |
200 Hz ～ 50 kHz |
|
输入信号振幅范围 |
0.2 Vpp ～ 15 Vpp |
|
接插件 |
TRC116 - 23A10 - 7F(多治见制造) |
| ■ 设定部分 | |
|
量程 |
1 ～ 9999 |
|
修正系数 |
1 ～ 65535 |
|
单位 |
mNm、Nm、kNm |
|
传感器齿数 |
1 ～ 9999 P/R |
|
零扭矩补偿值 |
能记忆储存CW/CCW 正反转各转速点的补偿值 |
|
频率响应 |
取决于所设定的时间常数 16 ms/ 31 ms/ 63 ms/ 125 ms/ 250 ms/ 500 ms/ 1 s/ 2 s/ 4 s/ 8 s/ 16 s/ 32 s/ 64 s |
|
显示位数 |
极性位 + 4 位数显(基本)、极性位 + 5 位数显可供选择 |
| ■ 测量部分 | |
|
测量时钟 |
4.195 MHz |
|
采样时钟 |
1次数据采集时间：1/256 Hz(约4 ms) |
| ■ 显示部分 | |
|
显示位数 |
极性位 + 4 位数显、极性位 + 5 位数显可供选择 |
|
单位 |
mNm、Nm、kNm |
|
显示周期的选择 |
1 s ～ 10 s(与转速显示通用)或由外部输入 |
|
精度 |
与传感器组合匹配时每 1 秒的平均值
|
| ■ 输出部分 | |
|
模拟输出 |
输出电压 0 ～ ±10 V/FS. (量程可在 0.1 V ～ 10 V 范围内，以 0.1 V 的间隔细调) |
|
频率响应 |
取决于所设定的时间常数从 16 ms 至 64 s |
|
精度 |
与传感器组合匹配时每 1 秒的平均值
|
|
温漂 |
±0.01 ％/满量程/℃ |
