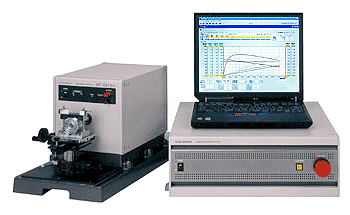

TS-7700扭矩工作站专家系统
-
- TS-7700扭矩工作站专家系统
- ONOSOKKI小野测器
- TS-7700
- 日本
- 现货
TS-7700扭矩工作站与MT系列传感器组合，能构成对马达或马达驱动装置，略加简单操作就能进行自动测量的专家系统，能同时测试扭矩，转速等其他16种输入信号，并能将其特性图表化，是产品检测和研究开发中必不可缺少的工具。
产品详细介绍
TS-7700扭矩工作站专家系统：
特长：
自动保存测量结果
无需任何操作能将测量结果以文件形式保存下来。文件名的输入操作也能省略，缩短了测量时间。
对某个指定点进行测量
对某一个指定点的测量值列表，使你能迅速得到测量值。
具有2次数据处理功能
对低转速、动态范围较大的数据进行平滑处理，也能将数次测量的结果进行数据合成。对一些难以实现的测量如无负载试验等进行数据推测。由于将上述各种处理功能融合进系统的标准配置，使所测数据得到充分的利用。
比较器功能
能进行上下限设置并比较判断，其结果由电脑显示或通过接口传送到外部设备。
扭矩脉动与扭矩齿槽效应成分的分析功能
对马达每转一圈所产生的周期性脉动信号按周期分解， 使你对影响马达整体扭矩变化的原因了如指掌。
试验电压的设定功能
能通过RS-232C通讯对电源的电压进行遥控设置。(但需事先确认适合机种)
参数设置功能
能通过RS-232C通讯对功率测量仪的测量范围进行遥控设置。(但需事先确认适合机种)
规格简介：
TS-7700扭矩工作站专家系统
|
测量对象 |
DC马达，AC马达(不包括步进马达) |
|---|---|
| 测量项目 | 扭矩，转速，外部(模拟)输入信号 |
| 扭矩输入信号 | 本公司专用传感器的输出信号 |
| 转速输入信号 | 本公司的 MP-981 或 RP 系列传感器的输出信号 |
| 模拟输入信号 | 0 ～ ±10 VDC、16通道、16 位 A/D转换 |
| 测量精度 (每秒平均) |
扭矩：±0.2% / 满量程 转速：±0.02% / 满量程 模拟输入信号：±0.2% / 满量程 |
| 运算设置 | 四则运算 输入信号和运算数据也能定义为运算项 |
| 条件设置 | 扭矩传感器，转速传感器的设置 控制方式：转速控制/扭矩控制 测量方式：手动/自动 条件设置也能以文件名记忆保存 |
| 测量功能 | 扫描测量：测量时间 2 ～ 1,000 秒，测量点数 512 或 1024 点 定点测量：测量时间 2 ～ 100,000 秒，测量 512 或 1024点 步进测量：测量步数 最大128步，步进时间 5 ～ 100 秒 模式测量：可设置的最大模式数 128，模式执行时间 0 ～ 100 秒 图形重叠测量， 4点测量 |
| 监控显示 | 数值显示：最多可同时显示23个测量项目 趋势显示：以时间轴方式表示 |
| 图形显示 | 所测数据可被任意设置为X轴或Y轴，并进行显示 可扩大/缩小图形，并设置曲线颜色和线条的粗细 可以在图形上插入文字框(加入注释等文字，并保存文档) 带有游标及最大值搜索功能 |
| 表格显示 | 显示所测数据的一览表，并带有数据编辑功能 |
| 比较功能 | 能在所测量项目中设置上下限(最大20点)，与测量值进行比较，显示并输出比较结果。 |

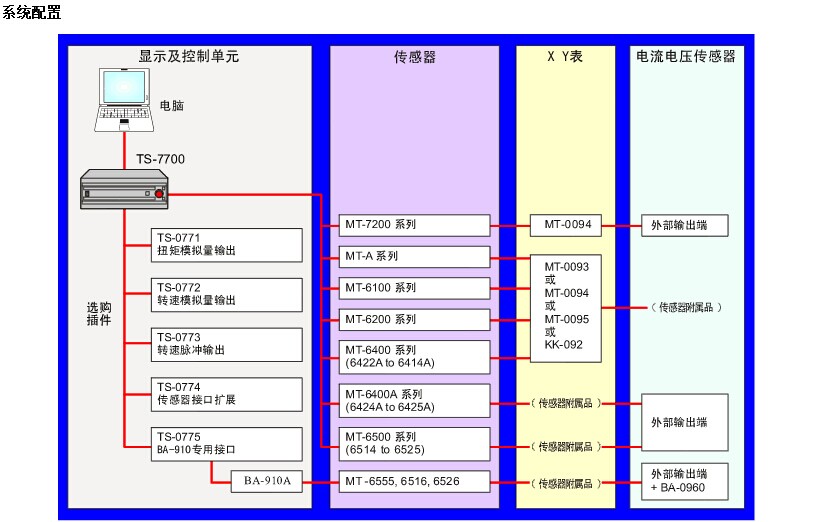

| MT系列传感器扩展接口 | 2通道，可扩展至4通道(选购件：2通道) |
| 储存测量结果 | 可将测量结果以专用各式或文件格式储存在电脑的记忆装置 |
| 电脑配置规格 | OS：Windows® XP Professional Edition, Windows® 7 Professeional l Edition (32 bit) 推荐芯片(CPU)：Pentium 4 内存：512 MB 以上 USB 接口：USB 2.0 ×1 (必须) 光驱：CD-ROM(必须，安装应用软件用) |
| 使用温度范围 | 5 ～ ＋35°C |
| 电源电压 | 100 ～ 240 VAC, 50/60 Hz |
| 消費電力 | 小于100 VA(当使用AC 100 V时) |
| 重量 | 约14kg |
| 附件 | AC电源线，安装软件用光驱CD-ROM，USB电缆(2m) |
